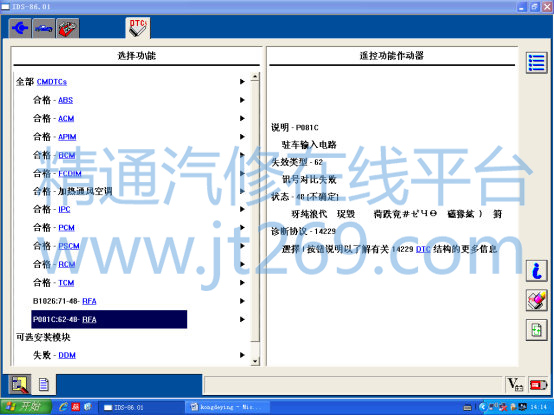

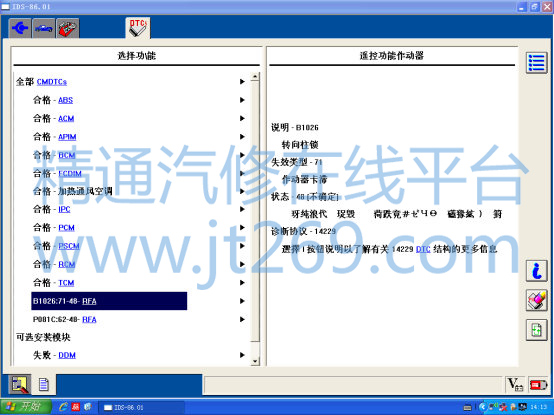

维修过程： 车辆进厂后无故障现象。 用 IDS 检测，读取故障码如下： B1026：转向柱锁

P081C：驻车输入电路



根据故障码分析可能有以下几种原因：

1：转向柱锁故障

2： KVM 模块故障

3： 档把信号

4：线路故障

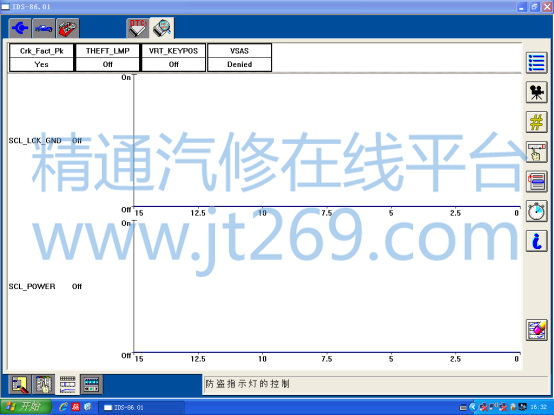

对可能存在问题的故障点进行检查，发现在锁车后转向柱锁无法上锁， 正常情况应该是在锁车后一分钟之内就应该锁上。查看数据流发现转向柱已锁，而实际没有锁上， 如图：

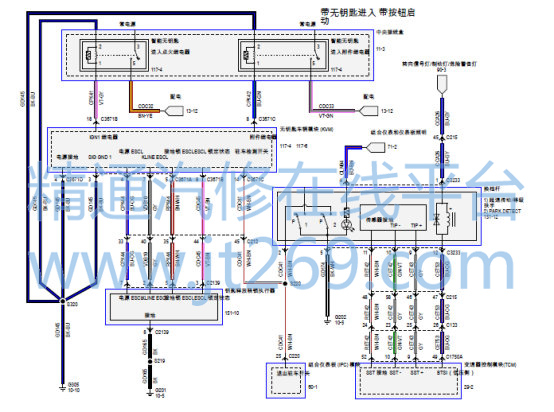

这说明 KVM 模块和档位等信号都没有问题，万用表测量转向柱锁的插头线路没发现问题，为了确保线路没有问题，用试灯进行测量，发现测电源线试灯不亮。线路图中 KVM 和转向柱锁之间有一个 C212 插头连接， 根据线路图将 C212 插头的 33#， 40#， 35#， 44#， 45#，做了处理，然后测试转向柱锁插头线路测试灯点亮正常，试车故障没再出现。

维修总结： 故障码报转向柱锁/驻车输入电路， 从线路图看同时跟这两个信号有关的正是 C212 插头。当时通过故障码结合线路图分析基本可以确定故障点 C212 插头。 在测量线路的时候，不能单纯的依赖万用表，要结合试灯一起测量，会更加准确。
