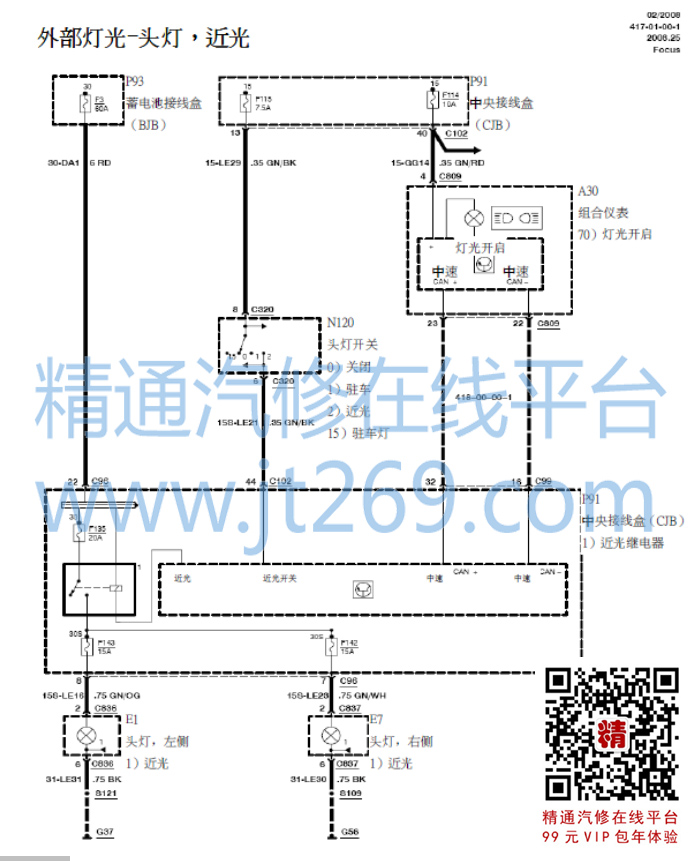

维修过程： 接车后验证故障现象发现在关闭钥匙及头灯开关的情况下两侧前近光灯常亮； IDS 检测无故障码， 根据线路图分析存在两侧近光灯常亮的可能性存在 2 个：

1、头灯开关内部故障导致头灯开关常吸合，从线路图看为头灯开关供电的保险为 CJB 中的 F115 7.5A 保险该保险为 ON档电压，如果该线路出现故障在关闭钥匙后灯光不会点亮；与实车故障现象不符合。并且也尝试更换了头灯开关，故障没有消失

2、根据线路图可以看出灯光信号是由 GEM 进行控制的，首先检查供电保险 BJB 内 F3 60A 保险供电正常该线路不受钥匙档位控制为常电源；检查 C96 插头 22 号脚供电正常， 关闭点火开关测量CJB控制近光灯的针脚为C96插头8号脚（头灯左侧）输出电压 11.75V； 7 号脚（头灯右侧）输出电压11.59V；从线路图中分析只有近光继电器常吸合才会导致两侧灯光在关闭钥匙后仍然点亮的问题；而该继电器是集成在CJB 中；从以上检查结果分析判断 GEM 存在故障 ；更换新的 CJB 执行编程后试车故障排除



维修总结： 维修过程中参阅线路图能够迅速帮助我们找到故障原因节省维修时间
