故障检查：通过IDS读取故障代码为：P0815-FF-TCM（换高档开关电路短路或断路）。可能的故障原因为SSTD\SSTU开关线束线路或TCM变速箱模块故障，通过检查变速箱与TCM模块的相关连接线路未发现有线路短路或断路的情况。再次试车发现在行驶到60km\h的时候仪表显示屏中再次出现保养变速箱的故障代码，同时变速箱进入保护模式，档位被锁止在3档。如图1：

回厂后用IDS读取故障代码还是以前的故障码，重新关闭后启动发动机仪表中的英文码消失，这时候发现一个问题，在快速将排档杆挂入R档位的时候仪表显示屏中再次出现该英文码，故障重现；于是怀疑是排档杆模块故障引起。更换排档杆模块后故障消失！

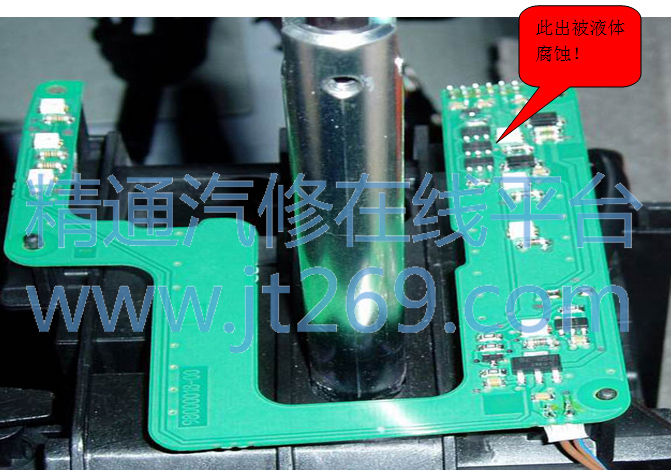

在拆下排档杆模块时发现故障点主要出现在排档杆集成线路板上，该集成线路板是由于被液体腐蚀后而损坏。如图2：



维修总结：在维修这种没有太多相关提示的线路故障的时候，要尽量让故障重新，这样就可以缩小故障范围，提高修复时间！
