维修过程： 1、 客户反映车辆主动泊车功能失效,仪表显示屏有故障提示,接车检查发现仪表显示检修泊车辅助,主动泊车功能失效,检查车辆倒车影像正常与其它功能正常。

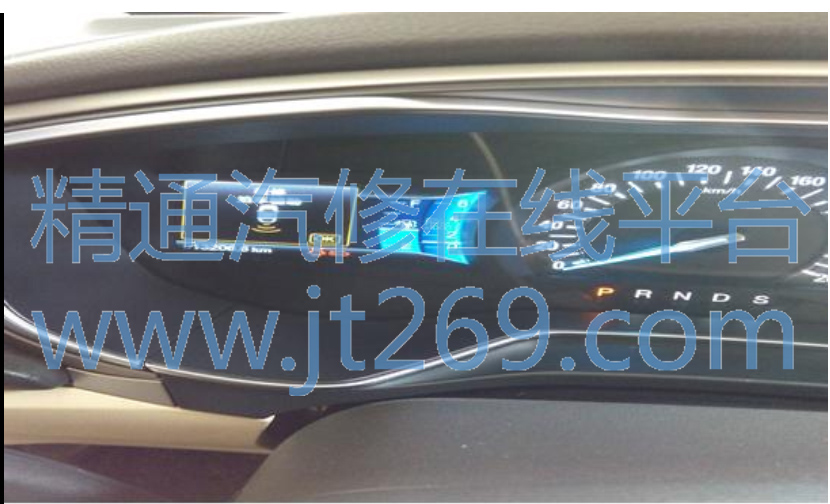

如下图

2、 根据仪表显示信息分析,由于车辆倒车影像正常 ,只是泊车辅助无法使用,说明前后雷达探头正常,只是主动泊车辅助系统出现问题,整个系统由主动泊车启动开关、 PAM 模块、 主动泊车传感器组成、 主动泊车传感器有两个,采用窄射束超声波技术,安装在前保险杠两侧,传感器会持续发出超声波信号搜索可用的停车位并将此信息发送给PAM 模块,不管驾驶员是否按下主动泊车开关,只要车辆在移动,传感器都在工作。主动泊车辅助系统利用转角信号、 车轮转动的圈数、 车轮的方向、 主动泊车辅助传感器的输入信号、 车速及选择的档位来计算车辆位置和离停车位的距离。 PAM 使用输入信号控制转向系统来辅助控制汽车泊入到选定的停车位上。

3、 连接 IDS 诊断电脑,检测故障码,电脑显示B1B36:14-2B-PAM-右前外侧传感器-电路与搭铁短路或开路， 是右前传感器出现故障还是线路还是 PAM 模块呢?先把保险杠左右传感器互换,电脑检测还是右前故障,拆开整条保险杠检查线路时发现有一处线束明显有被外部挤压碰撞过的痕迹,拆开检查发现有条线断开,而此条导线正是连接右前传感器,修复线路,电脑检测正常,仪表无信息显示,试车主动泊车功能正常,故障排除,事后询问客户,客户在外面维修厂维修前部事故后才出现的此故障。

请看故障码图片





维修总结：由于 PAM 模块无法接收到主动泊车传感器的信号，导致主动泊车功能不能使用。 只要的是细节，如果此车验证系统工能时就可以发现问题。
