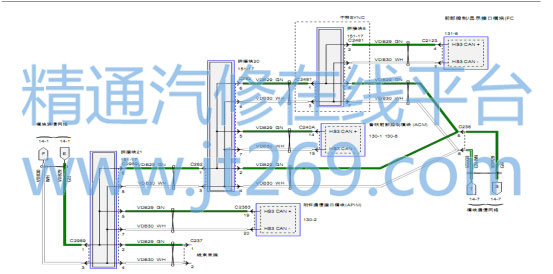

维修过程:该车在改装后馈电，车辆充电后出现仪表、显示屏黑屏，经与装具进行沟通反映改装在改装后车辆正常，没有发现异常，将车停放到车库后车辆出现馈电，充电后发现仪表黑屏，技师首先对车辆进行检查，用 IDS 进行网络测试，发现该车的 HS3-CAN（娱乐)模块全部失败，技师检查发现SYNC 系统无法使用，音响系统无法使用，空调系统正常，其他未发现异常，技师判断娱乐网络故障造成的故障，技师查看电路图发现娱乐网络网关是 IPC 和 GWM 模块，查看电路图GWM 经过拼接块 21 与其他娱乐网络模块连接，技师分析是否是车辆在拆装仪表台时拆卸拼接块 21 没有接好

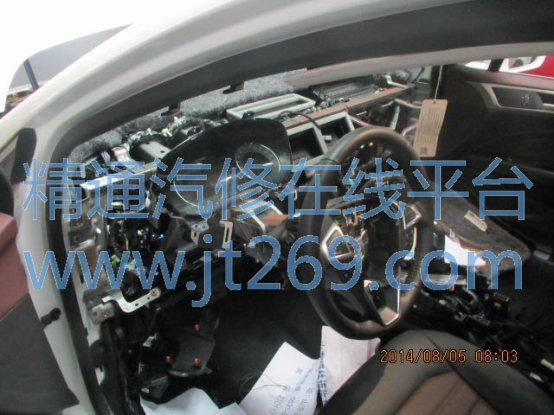

，技师查看电路位置图发现拼接块 21 在仪表台右边前部，技师重新拆卸仪表台检查，查找拼接块 21,技师没有找到，检查线路没有发现异常，技师没有明白拼接块是什么,技师重新检查仪表板线路没有发现有短路和断路现象，因是HS3-CAN 网络模块无法通讯，技师重新对该故障进行分析，

1、 娱乐网络的端模块故障造成

2、 娱乐网络某个模块故障干扰网络

3、 娱乐网络线路故障。

技师测量端电阻为 60 欧，正常，技师从仪表端测量发现

HS3-CAN+-都对地短路，

技师将 HS3-CAN 网络除后座娱乐模块未断开外，其余模块全部拆卸，测量线发现故障依旧，技师查找线，发现 C3049 在右后坐垫下部，技师拆卸坐垫后拔下插头后测量线路正常，由此发现故障出现在 C3049 与后座娱乐模块之间，技师拆卸后部中间扶手，发现因改装后座椅在安装后部中间扶手（后部娱乐模块）时线路被夹住短路，





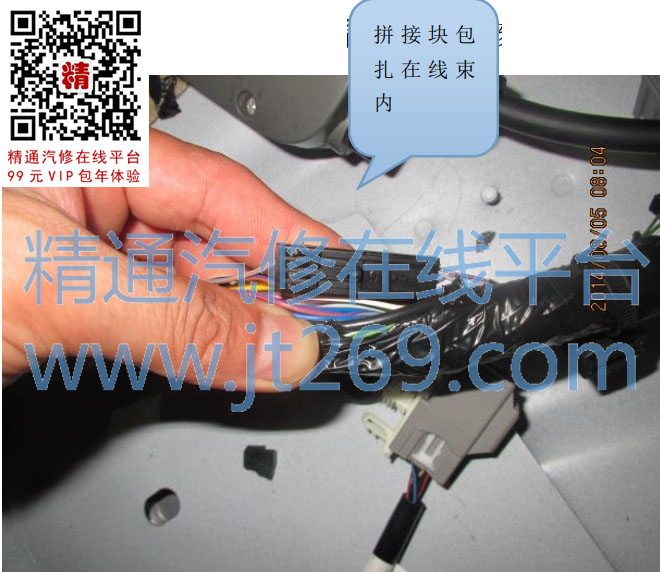

处理后恢复故障消失。技师在拆卸左后坐垫时检查线路时发现在线束内部有一个方形塑料壳，查看电路图应该是拼接块 34，挑开锁止可以拔出针脚，技师这时才明白拼接块为网络节点，断开后显示有盲点监测模块故障。

维修总结： 要熟悉车型的原理，综合分析后准确判断故障点，才能快速排除故障。该车技师最大的错误是没有认真去检查车辆，根据经验去进行换件和拆卸，如果能够在发现网络故障时及时去测量网络线路，便能快速排出故障。
