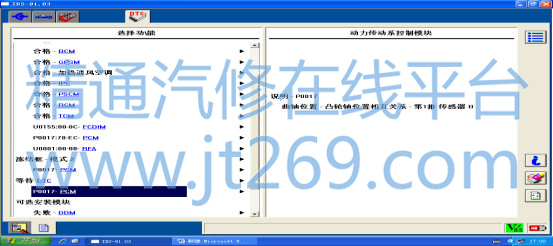

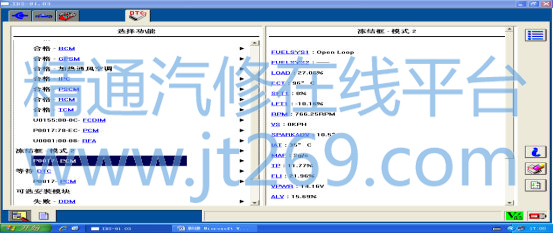

维修过程: 此车车辆侧翻事故, 发动机没有损伤,车辆侧翻机油进入缸内, 将缸内的机油排出,清理火花塞,检查发动机内的机油,重新启动发动机仪表显示发动机故障灯亮, 连接 IDS 自测故障码为: P0017 曲轴位置-凸轮轴位置相互关系-第一排传感器 B,以下检测故障码和数据流。
凸轮轴进排可变正时电磁阀不工作,

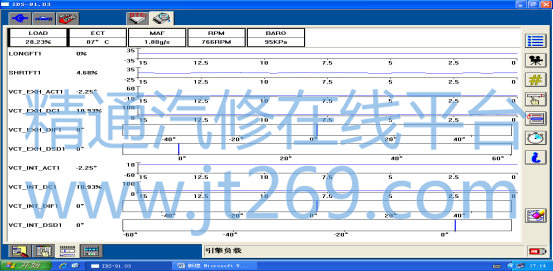

数据流没有反应。
1. PCM 模块
2. VCT 电磁阀
3. PCM 到 VCT 电磁阀线束
4. 发动机正时不对
故障灯点亮车辆加速没有明显症状, 首先由简单开始排查,断开 VCT 进排电磁阀,启动发动机观察

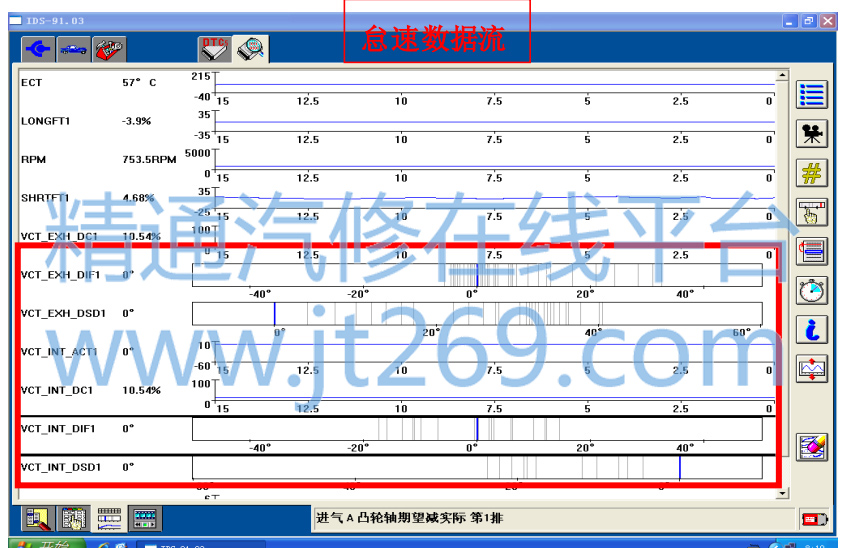

数据流没有变化, 连接 IDS 读取正常车辆

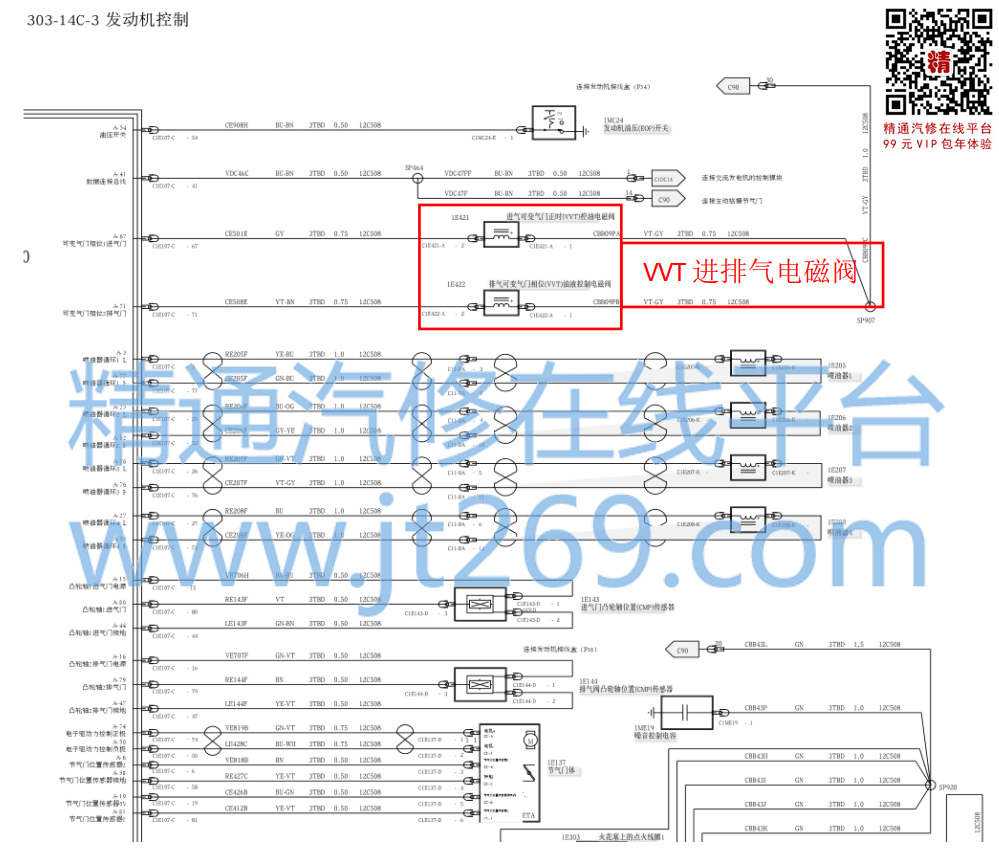

数据流与故障车作对比。 拆卸 VCT 油压控制电磁阀,目视检查电磁阀表面没有明显损坏和堵塞痕迹,使用万用表测量电磁阀阻值与正常车辆对比阻值一样, 排除电磁阀故障,将进排两个电磁阀插头重新压紧, 试车故障还是没有解决,查看 PCM 到电磁阀的线路图,
使用万用表测量 C1E421A-2 和 C1E422A-2 号脚电源,C1E421A-1 和 C1E422A-1 号脚接地, 启动发动机测量 VCT 电磁阀电源和搭铁良好,进排气 VCT 电源由 PCM 模块 C1E107-C插头 67 和 71 针脚到 C1E421A-2 和 C1E422A-2,进排气 VCT电磁阀搭铁 C1E421A-1 和 C1E422A-1 到 C90 插头 30 针脚,线束中间 C1E421A-1 和 C1E422A-1 连接点 SP907,将 VCT 电磁阀电源和搭铁线束测量良好,排除线束故障。仔细想此车是翻车事故,机油进入缸内会不会正时跳齿,着重检查一下正时,拆下气门室盖和正时护盖,使用专用工具验证正时,发现正时不正确, 将正时重新调整查看
数据流,与正常车辆
数据流一样,反复试车故障在没有出现,故障排除。
维修总结: 遇到此类故障不要盲目维修,了解故障发生条件,思路明确可以准确排除故障。
