故障现象: 在冷车启动后发动机故障灯常亮, 感到加油门提速很慢,油门踩到底了发动机转速就在 2000RPM 左右。
维修过程: 1.IDS 自测 DTC: P0603: 00-AF-TCM;并无法清除,(见下图);第一次车辆回站技师做节气门互换和( IDS:88.01 版本) PCM 升级后 DTC 可以清除掉,路试故障没出现;交车后第 2 天车主说明故障重现又回站检测
重新设定 KAM 不能执行
2.提交 HAR 按照邓工的指示将 PCM 做 ABA 测试,故障依旧;测量节气门插头至 PCM 之间的线路良好(摇晃测试、外表观察无线路破损、咬蚀现象);测量节气门插头的 4#和 6#脚间的电压为 1.83V(与正常车辆一致),踩动油门踏板时该电压数据无变化(与正常车相同);将车辆放置室外 2 个多小时后发现踩下 APP 时 TP1/2 数据无变化,同时拆卸进气管确认节气门翻板无动作;
APP 未踩时数据:
APP 全踩下时数据: (TP 数据无变化)
APP 全踩时的正常数据:
3.重新观察 DTC 的 P0603 信息,

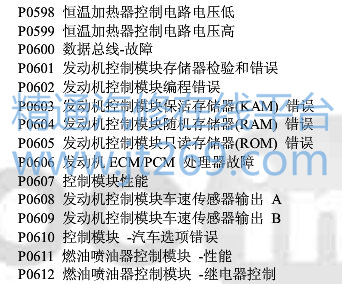

根据 DTC 的排列顺序一般 P06XX 的应该属于 PCM 的管理范畴内,而该车的 DTC/P0603 显示为 TCM;怀疑是不是 TCM 故障导致的呐? 我又将该车的 TCM 同时 APP 和节气门与最近到站的商品车进行了互换,清除 DTC 然后将车辆放到室外 2 个小时后确认在打开钥匙 ON 档踩下 APP 踏板节气门动作;启动发动机后加油门均正常(发动机转速提升、节气门开度)。
4.经过多次冷车测试车辆故障未再出现, 分析最有可能导致该故障的该是 TCM,为了验证将原车的 TCM 装复回去,发现故障再次出现,确定是 TCM 故障导致发动机故障灯常亮,同时报 P0603 故障码。
维修总结: 该故障解决后让我们学到了很多知识和经验,对于 DTC 的信息解释的后缀在以后的故障判断上会给我们提供很重要的帮助,把 DTC 的信息内容仔细分析可能就会提高故障一次性修复率。
