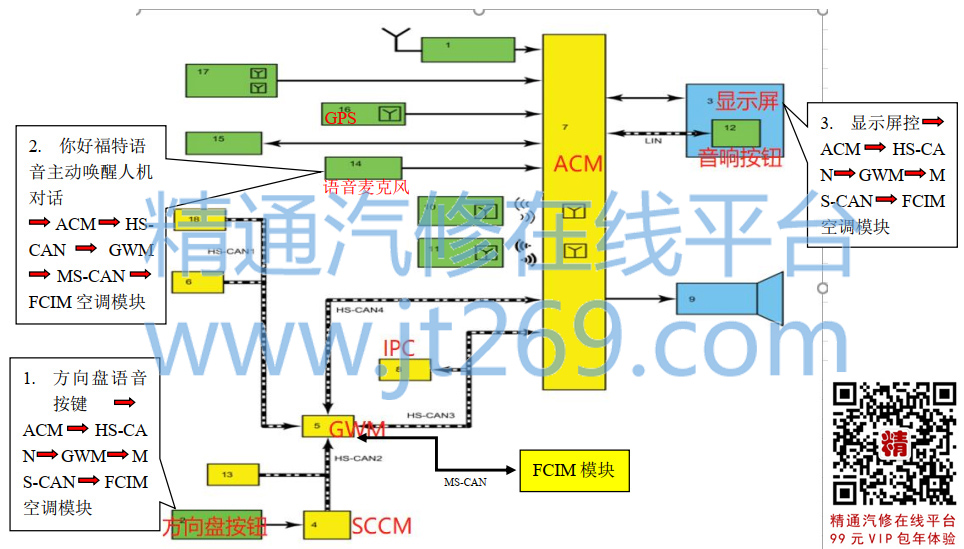

下面是 FCIM 空调模块几种控制方法网络传递原理图

方向盘按键是通过电阻阻值大小来辨别按键功能

了解空调 SYNC+系统开空调都是必须经过 ACM 控制，现在ACM 网络测试失败，空调自然是打不开，之前兄弟单位 4S店遇到是 U 盘故障导致 SYNC+屏幕点空调没有反应、 其他功能都正常，此车找了一下 USB 上面没有插 U 盘，上面只是查了一个 USB 线，将 USB 线拔掉还是故障依旧

客户看到我去把 USB 线、 他说在故障之前他将 USB 线插反了，是用力插上去了， 他又将 USB 线拔下来又从新按照正常方向插上去、 之后就出现故障了、 当时也没想到会与 USB插反有关， 对电瓶断电十分钟在看看，断完电后点击屏幕上空调按钮可以正常工作了，语音主动控制空调、方向盘按键也都可以正常工作了。

维修总结： 通过此车 USB 线插反故障与 U 盘故障现象都是相同的， U 盘故障当时拔掉 U 盘就可以工作了，此车是 USB线拔掉之后还是不能正常工作，个人怀疑是 U 盘故障、 导致USB电流偏大还没达到故障保护条件所以拔掉U盘故障消失，此车是 USB 线插反了造成短路、 直接保护起来了、 必须断电才能恢复， SYNC+ USB 没有电流过载提醒。
