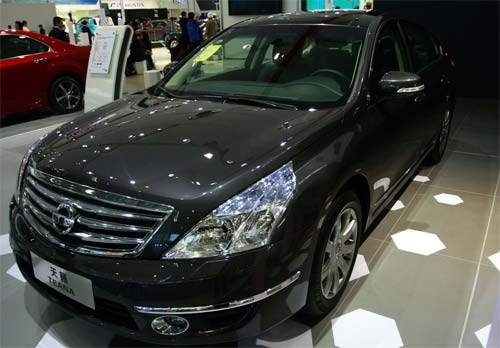

天籁

    东风日产天籁车系动力传动系统采用发动机前置、前桥驱动的布置形式，将自动变速器、主减速器和差速器做成一个总成，即自动变速驱动桥，其型号为RE4F04B，由于在与不同发动机匹配时自动变速驱动桥换挡时的车速不同，自动变速驱动桥又分为85×69和89×04两种。本文将详解RE4F04B型自动变速驱动桥的结构与故障诊断。

相关阅读：
本田雅阁CD5轿车打方向沉重故障的解决
奔驰560SEL轿车自动变速器异常故障
大众POLO车载网络系统 原理与检修

    一、RE4F04B型自动变速驱动桥的结构

    自动变速驱动桥由液力变矩器、行星齿轮变速机构、液压控制回路、电子控制系统、主减速器和差速器组成。

    1．行星齿轮变速机构

    RE4F04B型自动变速驱动桥的齿轮变速机构是采用辛普森式结构；各离合器和制动器的功能及工作情况详见表1和表2。

    2．电子控制系统

    电子控制系统通过各种信号和传感器判断车辆的工作状态，控制着最佳的挡位位置，并减少换挡和锁止引起的冲击，电子控制系统原理框图。

    电子控制系统主要由TCM（变速器控制模块）、输出轴转速传感器、涡轮转速传感器、加速踏板位置传感器、挡位开关、AT位置指示灯、AT检查指示灯以及控制阀板上的电磁阀等组成。

    电子控制系统中TCM是控制的核心，其功能是：接收来自各种开关和传感器的输入信号；确定需要的管路压力、换挡点、锁止操作和发动机制动操作等；将输出信号送至相应的电磁阀。

    二、RE4F04B型自动变速驱动桥的故障诊断

    对RE4F04B型自动变速驱动桥进行故障诊断的方法有以下两种：

    1．使用CONSULT-Ⅱ诊断仪进行故障诊断

    使用CONSULT-Ⅱ诊断仪进行故障诊断的具体方法和步骤是：

    （1）将点火开关转到OFF位置，并将CONSULT—Ⅱ诊断仪与转换器连接到位于驾驶员仪表盘下侧的数据连接接口；

    （2）将点火开关转到ON位置，但不启动发动机；

    （3）触摸CONSULT—Ⅱ诊断仪屏幕上的“START（NISSANBASEDVHCL）”；

    （4）触摸CONSULT—Ⅱ诊断仪屏幕上的“A／T”；

    （5）触摸CONSULT—Ⅱ诊断仪屏幕上的“SELF-DIAGRESULTS（自诊断结果）”，读取相应电控系统的故障码DTC（故障代码索引见表3）；

    （6）在排除故障后，同上操作读取DTC，触摸CONSULT—Ⅱ诊断仪屏幕上的“ERASE”（自诊断结果将被擦除。）

    2．不使用CONSULT-Ⅱ诊断仪进行故障诊断

    不使用CONSULT-Ⅱ诊断仪进行故障诊断时的操作步骤是：

    （1）检查A/T检查指示灯（其位置见图4所示）：先将变速杆置于“P”挡位，并启动发动机，暖机至正常操作温度；然后将点火开关转到OFF位置，并等待大约5s；再将点火开关转到ON位置，但不启动发动机。此时，A/T检查指示灯应点亮大约2s，否则检修“A/TCHECK指示灯不亮”的故障。

    （2）判断步骤1：将点火开关转到OFF位置，按下换挡锁释放钮，并保持住；释放制动踏板，然后将变速杆从“P”移向“3”位置；将点火开关转到ON位置，但不启动发动机；等待大约3s，再将变速杆转到位置“2”，最后释放制动踏板。

    （3）判断步骤2：先将变速杆置于“1”位置；踩下制动踏板；踩下加速板；A/T检查指示灯开始闪烁。

    （4）读取自诊断码：检查A/T检查指示灯闪烁情况。汽车维修与保养）
