一辆行驶里程超18万km的 2005年产东风日产蓝鸟4代。车主保修车辆正常行驶中突然熄火,无法启动。
故障诊断与排除

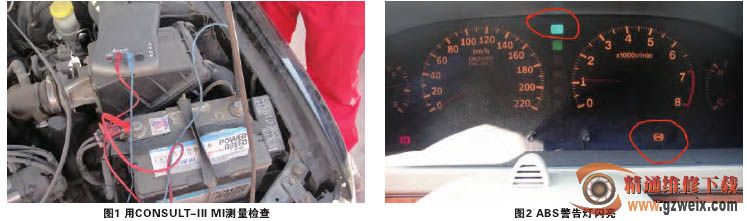

打开点火开关将车启动后笔者发现充电指示灯并没有亮起,用CONSULT-III MI测量功能检查发电机的发电电压在13.6V左右,如图1所示,符合规定电压。用CONSULT-III做进一步检查,无故障码。打开前照灯时突然发现,在开前照灯的一瞬间ABS警告灯因为电压过低闪亮报警,如图2所示,同时伴随有发动机转速下降。因为MI的表针是插在蓄电池极桩上,监测蓄电池电压瞬间下降至9V以下又快速的回复至13.4V左右。出现此种现象的原因主要有发电机发电量不足、蓄电池存电量不足及前照灯耗电量过大等。笔者将司机改的氙气灯改回原来状态,故障依旧。因为熄火后可以正常重新启动,检查蓄电池正极桩到发电机极桩之间电压降,大约为0.15V,说明蓄电池点亮充足。难道是发电机出问题了?后来笔者又发现一个现象,开空调时ABS系统监测到电压低报警灯也会闪亮。反复试验几次后发动机突然熄火。MI监测蓄电池电压在3V左右,点火开关打开,仪表灯也不亮了,启动也没反应,但是车门灯微亮,此种情况持续了2~3s后一下又正常了。根据MI监测到的蓄电池电压,初步断定蓄电池有问题,难道是蓄电池内部瞬间断路?笔者决定换一块新的蓄电池。更换过程中笔者发现负极搭铁线的接头内部氧化严重,而在外面一点也看不出氧化的样子。
换回原来的蓄电池,打磨蓄电池极桩接头后,发动车发电电压上升到14V左右,蓄电池负极至缸体压降为0.02V,正极到发电机为0.19V。打开前照灯ABS
