2． 加速踏板位置传感器线

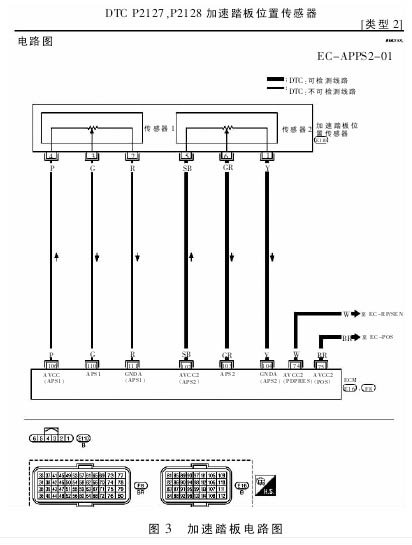

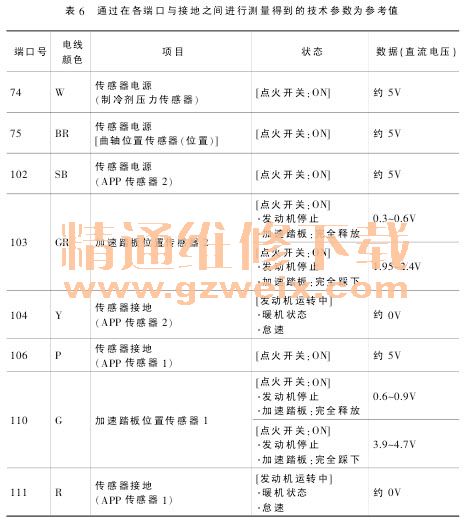

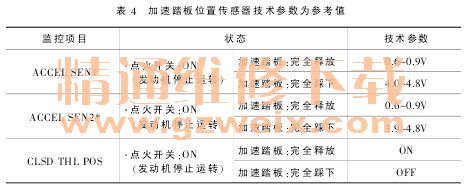

    检测方法及相关的技术参数如表4、表5、表6所示，相关电路图如图3所示。




    3．检查加速踏板位置传感器
    （1）重新连接所有断开的线束接头。
    （2）将点火开关转至ON 位置。

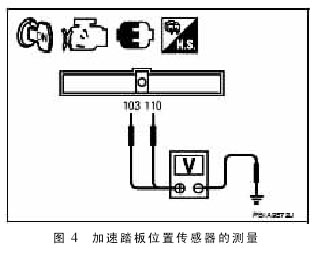

    （3）在上述条件下，检查ECM端口110（APP 传感器1信号）、103（APP 传感器2信号） 与接地之间的电压。相关参数如表7所示，测量方法如图4所示。

   故障排除：
    1．用万用表分别检测曲轴位置传感器1号脚（如图1所示）和加速踏板位置传感器2的5号脚（如图3所示），没有5V供电。说明这2个传感器的供电有问题。首先对电路进行了检查，拔下电脑插头，检查传感器线路没有短路和断路现象。怀疑是电脑板有问题，采用替换法，更换1个新电脑板，再重新测量，依然没有5V电压。随后把所有5V供电的传感器插头逐一检查进一步确认，当检查到空调压力传感器时，发现此传感器内部短路，把插头拔下后故障点的电源恢复正常。

    2．故障分析
    为什么空调压力传感器内部短路却影响到曲轴位置传感器和加速踏板位置传感器的电源供给呢？查阅维修手册的电路图，看图分析发现传感器5V电源是从电脑分2路输出的，曲轴位置传感器、加速踏板位置传感器、空调压力传感器为一路，所以空调压力传感器短路引发以上故障。

    总结：从事汽车维修的都知道，汽车电路故障排除最复杂、难度最大。从本故障排除的过程可以看出，只要掌握相关的系统控制原理，理清思路，复杂的电路故障其实也不难排除。
