一辆行驶里程约12.5万KM的日产奇骏2.5轿车。该车该车辆高速突然加速不良。随即仪表上面就无档位显示。加速无力且油耗增大。该车辆在我专营店更换过CVT总成。
故障诊断:
1)用CONSULT-3仪器读取DTC:变速箱 P0705 开关电路 当前 发动机 P0705 开关电路。该故障码消除不掉。进入变速箱TCM数据监控模式发现:不管挂档杆在任何位置,档位模式一直处于D档位状态。在路试中确定发动机转速在5000—6000转时,车速只有80—90迈。
2)检测CAN线路,其中粉色L线在点火开关ON时的电压是1.98V,蓝色H线是3.02V,都在标准范围内。用CONSULT-3的DTC工作支持对上述故障码进行确认,也没有再出现故障,监控各种输入信号,全部在标准范围内。于是再对ECM的电源、搭铁都检查确认无故障后,CAN故障码能消除。
3)故障原因分析:1 PNP开关本身。2 线路方面故障。 3 TCM内部故障。4 CVT总成内部故障。

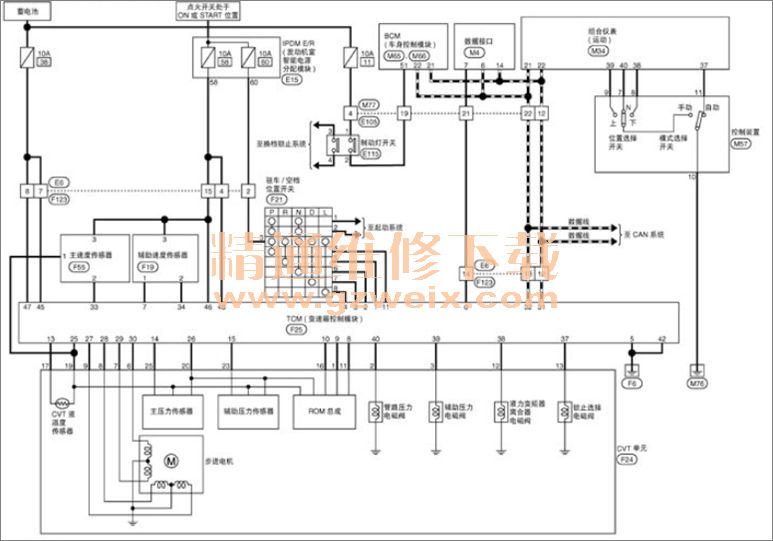

查看维修手册电路图得知:
4)用万用表检测TCM( F25 1 2 3 4 11针角)与PNP (F21 5 6 7 8 4针角)的对应线速都导通。5 42号角搭铁都正常。电源信号正常。故排除电路线路故障。
5)找到和该故障车辆同型号调换TCM和PNP开关后进行B模式处理后故障依旧。
6)最后判定故障原因为CVT总成内部所致。
7)故申请更换CVT总成,等待PV批复中。
维修小结:
1.在遇到疑难杂症时维修思路要清晰、开阔,不能局限于固定的模式。电控系统的故障原因不一定就在电控系统上。
2.在维修工作开始前要详细询问车主故障发生时情况,便于诊断故障。
3.故障码只能做为维修时的参考,不要过于依赖,重要的是动态数据流分析和充分利用维修手册。
