一辆行驶里程约1万km的 日产新阳光轿车。客户反映:该车辆无法启动,技师初步认定是电瓶没电,到达现场查看后,检查电瓶及仪表指示灯正常,启动时,启动马达无反应。打开电门,档位可挂,但无档位显示,挂倒档时,倒车灯不亮。采用电脑检测进入发动机系统有档位开关P0705-档位开关故障,无法进入变速箱控制单元。
故障检修:

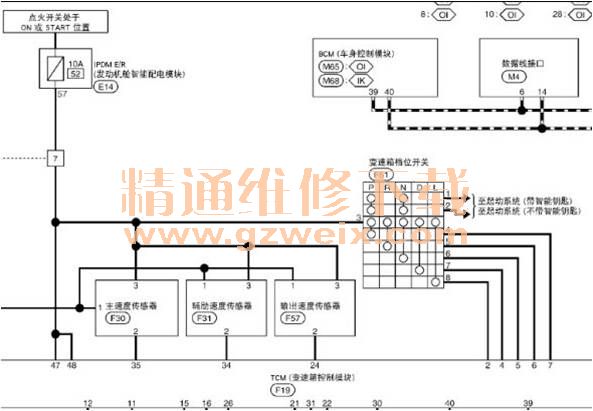

1、根据档位无显示、P0705码、无法进入变速箱控制单元的故障现象,分析变速箱控制单元电路图如下,初步怀疑保险丝烧断,经检查为IPDM中的52#保险丝烧断。
相关资料:2012年东风日产新阳光维修手册
2、更换新的保险丝后,发动机可以启动,但却出现挂倒档车辆熄火,之后又出现之前同样的问题。
3、经检查后发现,出现保险丝烧断都与挂倒档有关。
4、倒档灯与52#保险丝电路图如下:
5、电路分析:
(1)倒车灯电流走向:
电源---52#保险丝----档位开关----倒车灯----负极(搭铁)
(2)出现52#保险丝烧断原因为:
保险丝至倒车灯之间的线路出现拾铁短路
6、检查倒档灯线路发现该线路中有接倒车影像线束,采用排除法断开倒车影像
线束后,试车,故障排除。说明该故障是,由加装的倒车影像线束对地短路
引起!
7、检查倒车影像线束-------后厢倒车影像电源线有烧灼迹象,说明故障点在此处,更换倒车影像线束后,故障排除。
维修总结:
1、此故障是由线束问题引起52#保险丝烧断,52#是直接给TCM及倒车灯提供电源,所以当52#烧断时,同时出现TCM无法进入,倒车灯不亮及档位开关故障。档位开关无法接受到P/N信号时,所以发动机无法启动。
2、此类故障是由一个故障引起相关多个故障,所以当同时出现一系别故障时,应该从最明显的(简单的)故障入手。从而提高维修效率。
