一辆行驶里程约2.1万km的日产颐达轿车。该车有时不能启动,但启动时又不能熄火,拔出钥匙,仍然不能熄火,只能拆掉电瓶,由于该车安装了防盗器,开始怀疑是防盗器引起故障,所以换了两个防盗器,但更换后故障依然存在,该故障是间隙性故障,有时正常,有时出现故障。
故障诊断:
1)由于拔掉钥匙后还不能熄火,则可以肯定是点火开关的ON线上一直都有电,首先怀疑是点火开关内部与常火线短路所至,但是拔掉点火开关插头后依然不能熄火,则应该是on线在点火开关之后与常火线短路。
相关资料:东风日产(骐达 颐达)维修手册

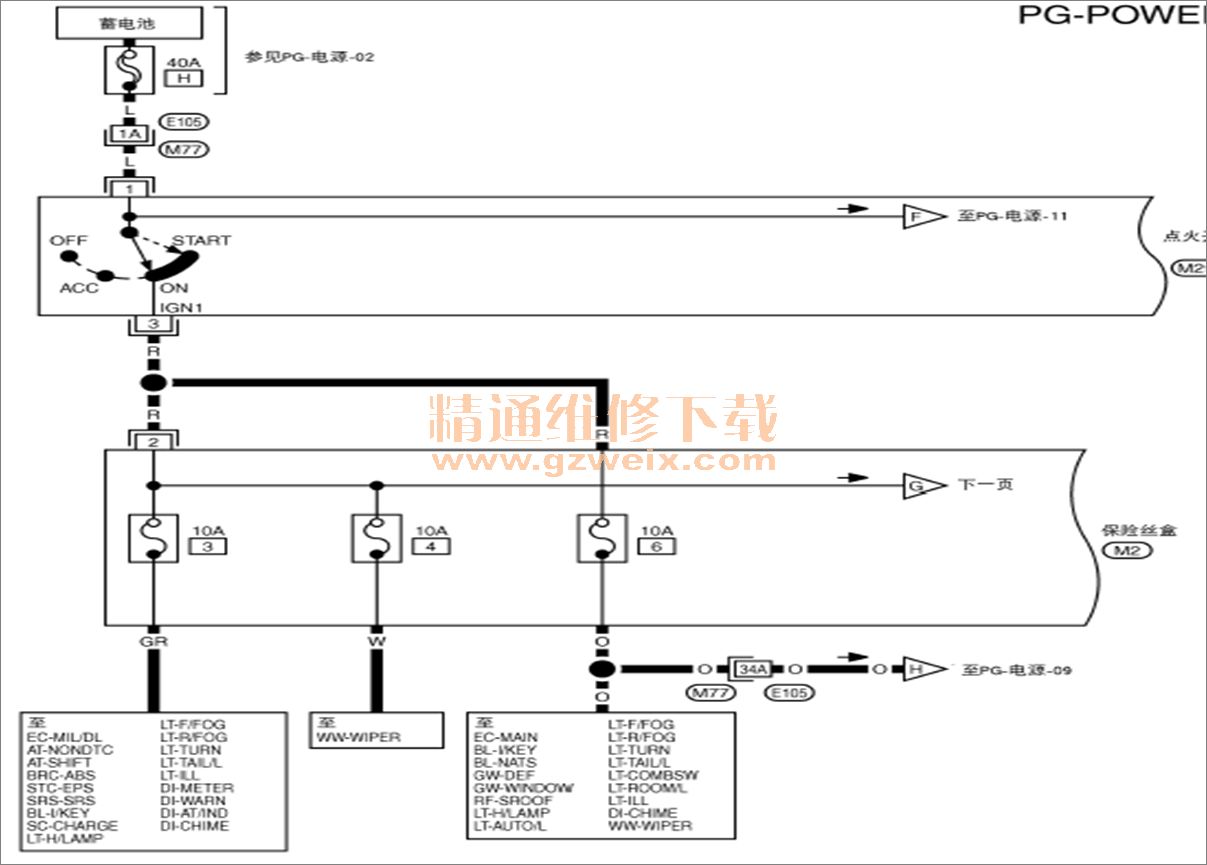

2)查阅该车电路图如下所示:
3)如上图所示:ON线从点火开关出来,到了方向盘下的保险丝 盒,再从保险丝盒中的保险线6号10安保险,再通过超多路连接器SMJ到达IPDM56号脚,供给点火继电器火线,如果这根线是常火线,则点火继电器常通,则无法熄火,产生以上现象,为了证明这个猜测,将IPDM56号脚拉出断开,果然发动机熄火,仪表灯全部熄灭,证明从ON线到IPDM这一路的线与常火线必定有一处已经短路。
先拔掉保险丝接头M2,测量56号端子,有12伏,这说明是保险丝盒之后短路的。
4)余下的就只有SMJ这个大插头,费了好大功夫才拆开,原来插头里面全是水,常火线与这根34A相邻,已经腐蚀短路,估计是在外面贴前档膜时进水所致。
清洗插头装复,故障彻底排除。
维修小结:
1.遇到疑难故障时要先了解整个电路或系统的原理,对原理图进行分析,这样有助于故障的分析排除。
2.在故障诊断中,采用逆行分析法,验证法,排除法等各种方法的综合运用,可以快速将此故障排除。
