一辆行驶里程约4.2万km的日产轩逸2.0CVT轿车。用户反映:该车辆无法熄火,偶尔踩踏制动会自动熄火,并且仪表指示灯乱闪,熄火后气囊灯一直点亮,仪表指针抖动(偶尔熄火后)。(着车时)音响不能正常工作,显示屏一直显示电话拨号中,方向盘按键不起作用。热车85度左右风扇常转,大灯被点亮。
故障诊断:
1)因为该车不能熄火,维修时想要熄火只能断电瓶。用检测仪调取故障码BCM调取U1000;CAN通信电路 .ECU调取 U1001;CAN通信电路 , P1126ETC电机电源 , P1122ETC功能电路, 变速箱调取P0725发动机车速信号 U1000;CAN通信电路.
2)用检测仪消除故障码后只有ECU调取 U1001;CAN通信电路的故障码依然存在 。 正当检查至中午吃饭,熄火后在回至车里,以上故障不在出现,系统一切正常,维修停滞。
3)测量车辆的接地,发电一切正常。因为故障暂时没有出现,为此车辆放置一天,故障再次出现,这次踩踏制动熄不了火了。IPDM自诊断无法执行,电话一直处于拨号状态中。为此怀疑IPDM的电源供电值得怀疑,随即更换此部件后故障依旧…….。
4)由于故障码在以上三个系统中均出现U1000故障码,为此查找相关CAN线线路以及三个控制器的电阻,均在正常范围内。

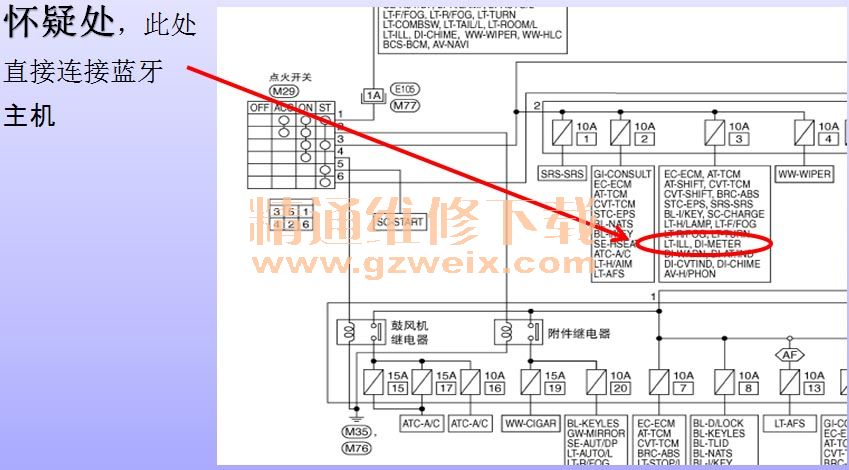

5)在维修中熄火后有哪个供电设备给发动机和仪表,和电话供电呢?为此检查熄火后保险的电压状态显得尤为重要起来;

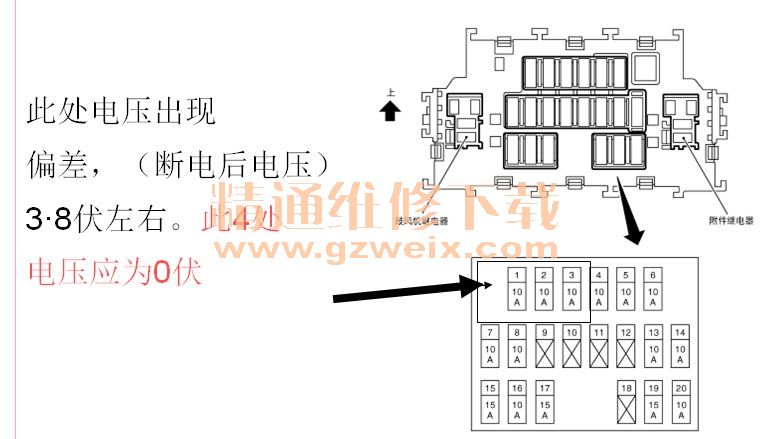

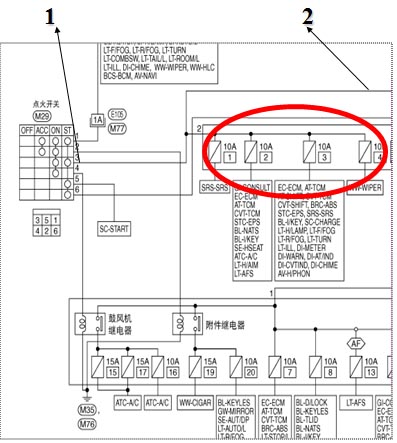

故障分析:断开点火开关,以及IPDM插头电源,从1·2插头处测量依然有3伏左右。但是低于2.3伏以上故障不在出现。
断开点火开关,以及IPDM插头电源,从1·2插头处测量依然有3伏左右。但是低于2.3伏以上故障不在出现。
维修小结:
1. 维修过程中应当注意细节,这样才会少走弯路。
2. 弱电导致的故障检查起来比较麻烦,但是思路必须清晰。
相关资料:2012年东风日产新轩逸维修手册
