3．动力转向器的组装
    （1）用电热吹风机将新齿条密封环加热至大约40℃，用手将它装到齿条上，再用专用工具将其紧固在齿条上。
    （2）装上齿条油封。
    （3）安装带有中央轴套和齿条油封的齿条组件。
    （4）装上端盖组件，并将端盖组件紧固到转向器壳上。

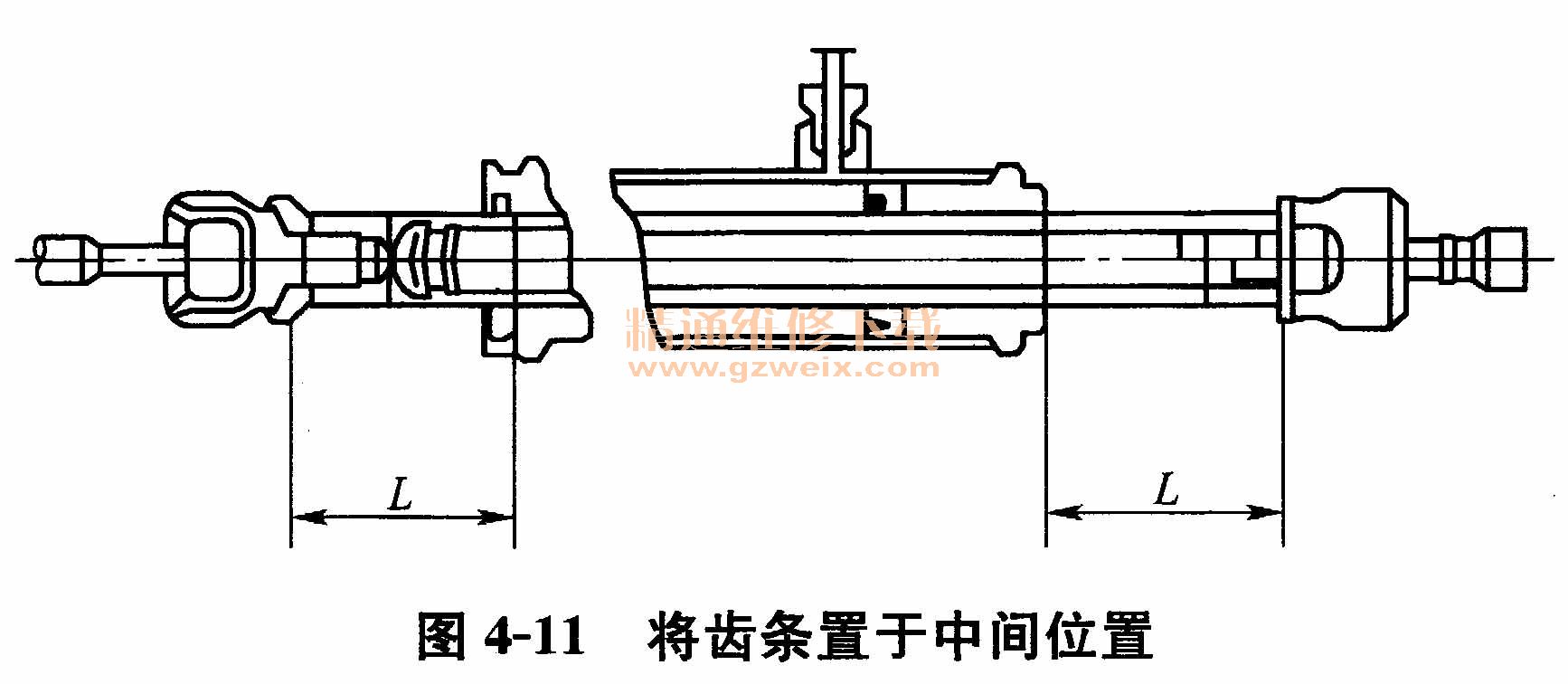

    （5）如图4-11所示，将齿条置于中间位置，齿条行程L应为66mm。

    （6）先将多用途润滑脂涂于新小齿轮油封的密封唇部，再将小齿轮油封装到转向器壳的小齿轮壳上，油封的密封唇面应向上。安装小齿轮轴承调整片。用电热吹风机将新小齿轮密封环加热至大约40℃，将小齿轮密封环正确安装于阀槽内。在轴承及油封唇部涂上一层多用途润滑脂。将小齿轮组件装到小齿轮壳上
    （7）装上挡块、弹簧和调整螺栓。

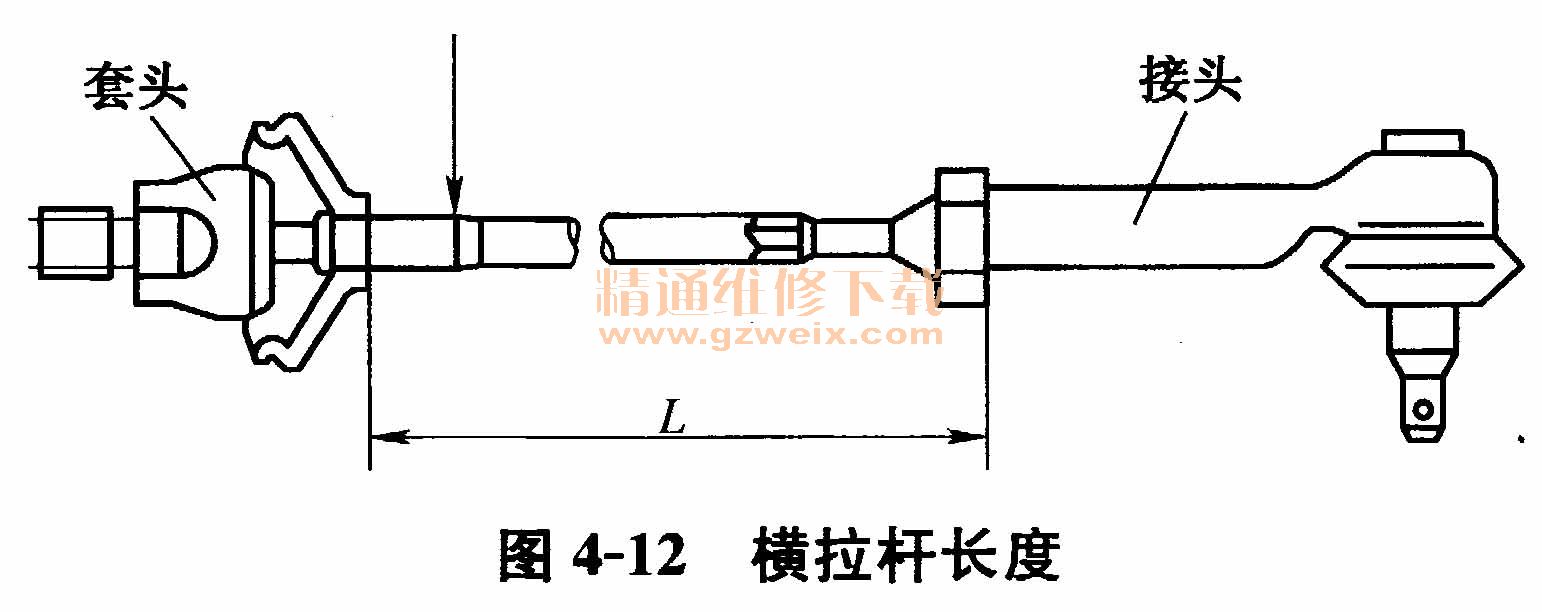

    （8）拧紧外侧套头锁紧螺母，保证横拉杆长度L为156. 7mm，如图4-12所示。

 （9）在防尘罩和横拉杆的接触表面涂上润滑脂，安装防尘罩。
    4．检查与调整小齿轮转动力矩
（1）在转向器无油液的情况下，将齿条置于中间位置。
（2）轻轻拧紧锁紧螺母。
（3）将调整螺栓拧紧，拧紧力矩为14. 7N·m。
（4）将齿条最大限度地来回移动几次。
（5）将调整螺栓拧松30°。
（6）将调整螺栓固定不转动，将锁紧螺母拧紧至规定的力矩。
（7）测量小齿轮转动力矩，平均转动力矩为0.8～1.3N·m。如果小齿轮旋转力矩超过规定值，应从步骤（3）开始重新调整。重新调整后，如果小齿轮旋转力矩仍超过规定值，则应更换转向器。
   5．检查齿条滑动力
（1）将转向器装到车上，但不要与转向节连接。
（2）连接油管，并加注动力转向液。
（3）起动发动机，对动力转向液压系统完全排气。
（4）停止发动机，断开转向器与转向轴的连接。
（5）再次起动发动机，使发动机怠速运转，确认动力转向液达到正常工作温度。
（6）从中间位置缓慢拉动横拉杆，齿条的滑动力应为118～235N。如果齿条滑动力不符合要求，则应调整动力转向器。重新调整后，如果齿条滑动力仍不符合要求，则应更换动力转向器。
