马自达CX-4防盗系统故障检修
来源:本站整理  作者:佚名  2019-09-04 09:38:15

     一辆行驶里程约1300km、搭载2.5 L发动机的2018年一汽马自达CX-4运动型多功能车。用户反映:该车前排车门上的开关无法开锁和解锁,且防盗系统警告灯常亮。

    检查分析:维修人员接车后,用诊断仪检测,发现存在故障码“B1210----遥控天线(外部,右前)电路故障”。

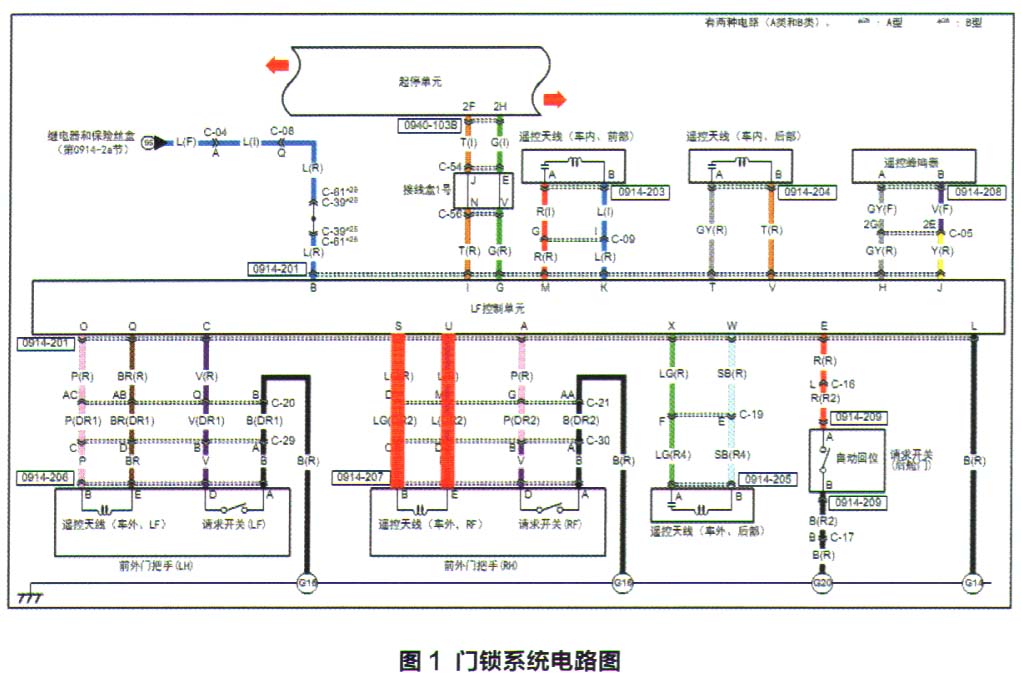

    根据门锁系统电路图(图1)和该系统的工作原理进行分析,维修人员判断可能引发该故障的原因如下。


    (1)前车外手柄(RH)连接器或线束故障。
    (2)遥控天线(LF)控制单元连接器或线束故障。
    (3)遥控天线(LF)控制单元接线端S一前车外手柄(RH)接线端B对搭铁短路。
    (4)遥控天线(LF)控制单元接线端U-前车外手柄(RH)接线端E对搭铁短路。
    (5)遥控天线(LF)控制单元接线端S一前车外手柄(RH)接线端B断路。
    (6)遥控天线(LF)控制单元接线端U一前车外手柄(RH)接线端E断路。
    (7)遥控天线(LF)控制装置故障。
    (8)遥控天线(车外,RF)故障。
    (9)起停系统控制单元故障。
    断开蓄电池负极,拔下左侧遥控天线(LF)插接器0914-201,测量其中的S与U端子间的电阻,为无穷大,而O与Q端子电阻为0.5Ω左右(O与Q端子连接左前外部遥控天线)。拆下右前门内饰板,检查发现右前门C-30插接器的外部遥控天线侧C与D之间的电阻无穷大,故障范围缩小到右侧遥控天线(RF)本身、C-30插接器、0914-207插接器以及此间线束。

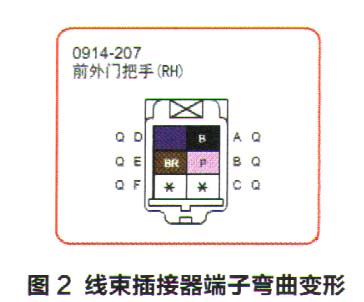

    查看门板内侧0914-207与C-30的连接情况,无脱开现象。再拆下右侧门把手,发现0914-207与遥控天线(RF)插接器的B端子插脚弯曲(图2)。
    故障排除:修复0914-207插接器天线侧B端子,故障排除。
