一辆行驶里程约4.5万km的2011年北京现代悦动轿车。用户反映：该车出现了刮水器间歇挡和高速挡不工作，低速挡正常工作，断开刮水器开关后不能回位的故障。
    电路分析：悦动轿车刮水装置主要由刮水器电动机、连杆机构、减速机构、喷水壶、刮片、刮水器开关总成等部分组成。除了刮水装置外，汽车还匹配了喷水洗涤装置，以配合刮水装置的清洁功能。

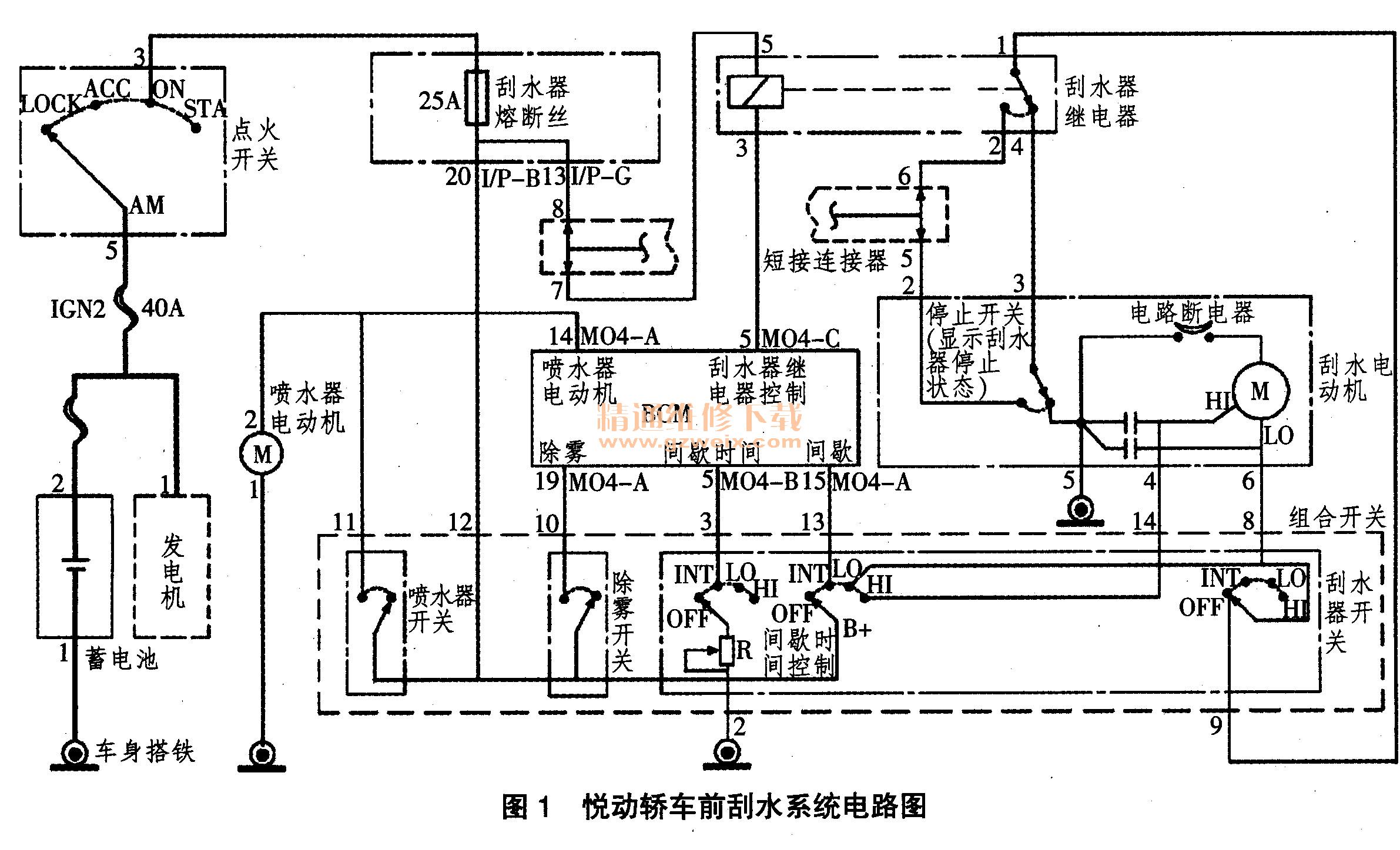

    悦动轿车前刮水系统电路图如图1所示，主要由电源部分、用电设备部分以及控制部分组成。

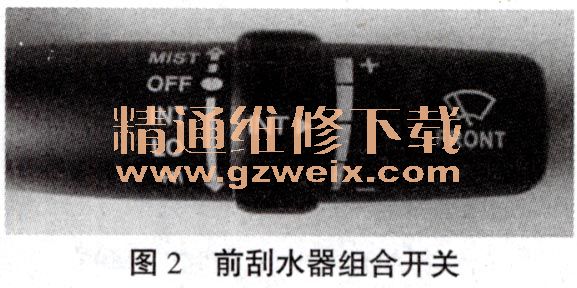

    悦动轿车前刮水器组合开关如图2所示，共有5个挡位，即高速挡（HI）、低速挡（LO）、间歇挡（INT ）、关闭挡（OFF）以及除雾挡（MIST）。未使用时停在OFF挡位，只有在点火开关接通时，才能有效使用刮水器。

      1．低速挡
      当点火开关在ON挡位，刮水器组合开关切换到LO挡位时，即可实现刮水器的低速工作。刮水器的低速控制线路为：电源正极→IGN2易熔丝40A→点火开关→刮水器熔断丝25A→组合开关12端子→刮水器开关B＋端子→刮水器开关LO端子→组合开关8端子→刮水电动机6（LO）端子→刮水电动机一刮水电动机5（搭铁）端子→电源负极，刮水电动机低速运行。
    2．高速挡
    当点火开关在ON挡位，刮水器组合开关切换到HI挡位时，即可实现刮水器的高速工作。刮水器的高速控制线路为：电源正极→IGN2易熔丝40A→点火开关→刮水器熔断丝25A→组合开关12端子→刮水器开关B＋端子→刮水器开关HI端子→组合开关14端子→刮水电动机4（HI）端子舟刮水电动机→刮水电动机5（搭铁）端子→电源负极，刮水电动机高速运行。
    3．停止复位挡
    为了避免关闭刮水器开关时出现刮水片不能回到停止位置阻碍驾驶员视线的现象，该刮水系统设计有停止复位挡。
    当刮水器组合开关切换到OFF挡位，刮水器在预定的停止位置时，刮水电动机总成内部的停止开关使刮水电动机连接器3端子与5端子接通，此时刮水电动机停止运转。
      当点火开关在ON挡位，刮水器组合开关切换到OFF挡位，刮水器没有在预定的停止位置时，刮水电动机总成内部的停止开关使刮水电动机连接器3端子与2端子接通，刮水器继电器1端子和4端子接通。此时刮水器的控制线路为：电源正极→IGN2易熔丝40A→点火开关→刮水器熔断丝25A→短接连接器8端子→短接连接器5端子→刮水电动机连接器2端子→停止开关→刮水电动机连接器3（停止）端子→刮水器继电器4端子→刮水器继电器1端子→组合开关9端子→刮水器开关OFF端子→组合开关8端子→刮水电动机6 （ LO）端子→刮水电动机→刮水电动机5（搭铁）端子→电源负极。刮水电动机继续低速运行至刮水器到达停止位置时，刮水电动机总成内部的停止开关使刮水电动机连接器3端子与5端子连通，将电流回路断开，刮水电动机停止运转。
      4．间歇挡
      当点火开关在ON挡位，刮水器组合开关切换到INT挡位时，即可实现刮水器的间歇工作。INT（间歇）触点闭合的信号由组合开关13端子输送至BCM M04-A/15（间歇）端子，BCM根据程序通过M04-C/5（刮水器继电器控制）端子控制刮水器继电器线圈的通断电。刮水器继电器线圈的通电控制线路为：电源正极→IGN2易熔丝40A→点火开关→刮水器熔断丝25A→短接连接器8端子→短接连接器7端子→刮水器继电器5端子→刮水器继电器线圈→刮水器继电器3端子→M04-C/5（刮水器继电器控制）端子→电源负极→线圈通电→刮水器继电器1端子和2端子接通。
    此时刮水电动机的控制线路为：电源正极→IGN2易熔丝40 A→点火开关→刮水器熔断丝25 A→短接连接器8端子→短接连接器6端子一刮水器继电器2端子→刮水器继电器1端子→组合开关9端子→刮水器开关INT、OFF端子→组合开关8端子→刮水电动机6 （LO）端子→刮水电动机→刮水电动机5（搭铁）端子→电源负极，刮水电动机低速运转。
      间歇时间可通过调整旋钮改变电阻R的大小将信号通过组合开关3端子输送至BCM M04-B/5端子，BCM根据程序通过M04-C/5（刮水器继电器控制）端子控制刮水器继电器线圈的通断电。刮水器继电器线圈断电时，刮水器继电器1端子和4端子接通，从而断开刮水电动机的低速电路，电动机按照停止复位挡进行工作。
    5．除雾联动刮水器控制
    当点火开关在ON挡位，刮水器组合开关切换到MIST挡位时，除雾开关触点闭合的信号由组合开关10端子传递给BCM M04-A/19（除雾）端子，BCM根据程序通过M04-C/5（刮水器继电器控制）端子控制刮水器继电器线圈的通断电。刮水器继电器线圈的控制线路和刮水电动机的控制线路与间歇挡时相同。MIST挡为手动模式，松开时组合开关自动回复至OFF挡。
