一辆行驶里程约5.5万km、搭载6挡自动变速器的2017年北京现代胜达运动型多功能车。用户反映：该车行李舱盖有时无法开启，已更换过锁块和行李舱盖控制单元，故障依旧。
检查分析：维修人员接车后检查，操作行李舱盖开关，没有反应；使用遥控器，按下行李舱盖开启按键3s，也无法开启行李舱盖。分析造成该故障的原因有行李舱盖开关故障、锁块故障、线路故障及行李舱盖控制单元故障等。

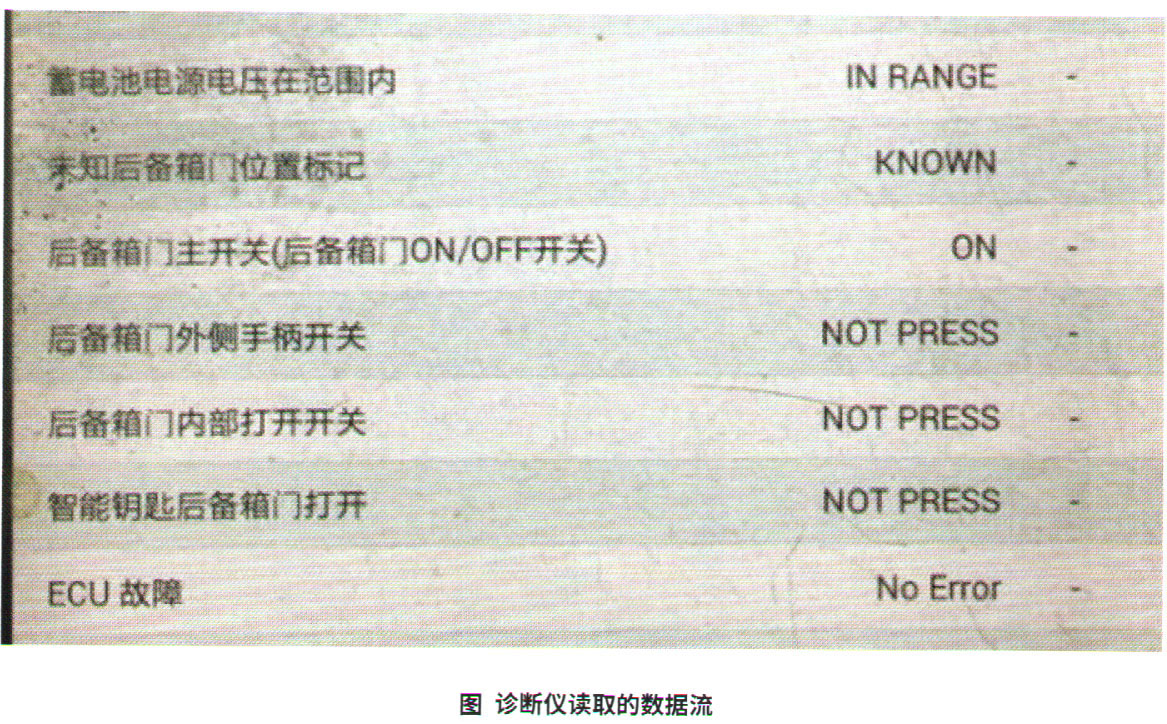

用诊断仪读取行李舱盖开关
数据流，按下开关，发现
数据流没有变化（图1）。进入执行器驱动，驱动行李舱盖锁块发现，行李舱盖可以打开，说明电机、线路以及行李舱盖控制单元输出正常。
拆下行李舱盖饰板，测量行李舱盖开关发现，按下开关时线路没有导通，说明开关已经损坏。
故障排除：更换行李舱盖开关，故障排除。
回顾总结：电气故障，不要盲目更换控制单元。检查时要按照从简单到复杂的顺序，结合诊断仪的
数据流分析功能，快速准确地找到故障部位，从而提高用户满意度。
