一辆东风悦达起亚赛拉图轿车,车主反映，该车启动机不工作,关闭点火开关后仪表指示灯常亮。

此车为事故车，左前部受到严重撞击。左侧保险盒、仪表台及线路都拆装过。修复后出现此故障。此车并未加装或改装其他用电设备。

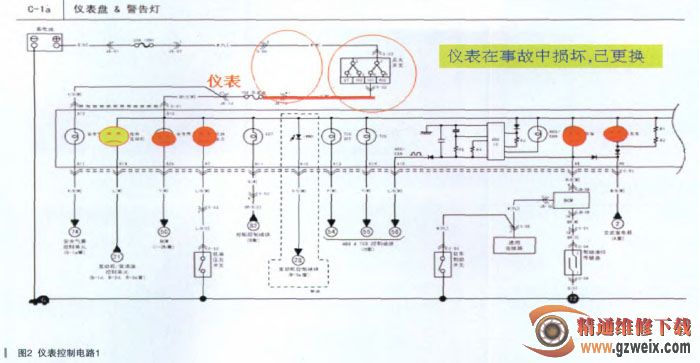

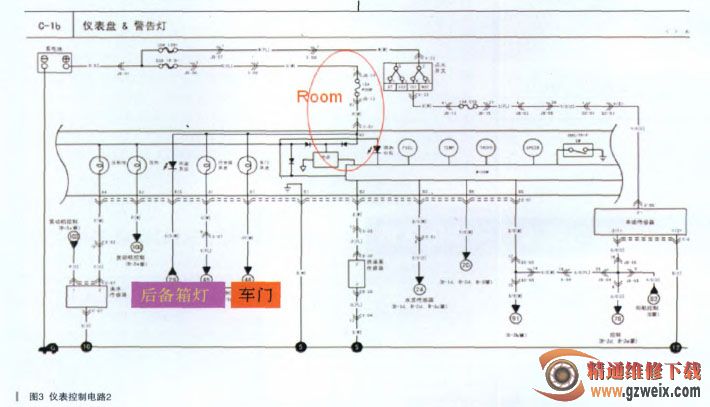

根据车辆的故障现象并结合电路图（如图 2、图 3 所示）分析，出现此故障的原因有 ：①仪表损坏。 ②点火开关损坏。③发动机舱保险盒损坏。④线路有短路现象。以上故障使得蓄电池电源常火线与点火开关控制的 IGN 线短路，造成关闭点火开关也无法切断对点火线路供电。

由电路图可以看出，ROOM 保险丝给仪表提供常火电源。由仪表盘保险丝（位置如图 4 所示）提供点火电源。如果拔下常火 ROOM 保险丝后仪表指示灯熄灭，说明在仪表内部或线路中有短路 ；如果不熄灭，说明仪表及线路无故障。拔下此保险丝，故障依旧 ；拔下仪表保险丝后仪表指示灯熄灭，说明仪表及线路正常。

测量点火开关各端子间电阻都正常，说明点火开关正常。

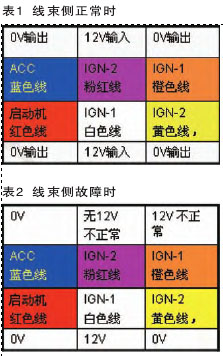

测量点火开关线路侧各端子电压，与正常的端子电压相比较（如表1、表 2 所示），发现 IGN2 粉红色输入应有电压，但此车无电压。IGN1橙色输出线应无电压，但此车有电压，造成仪表指示灯常亮。

IGN1 有电源电压，说明有短路的地方。短路究竟发生在什么地方呢？如果逐一测量与点火 IGN1 有关的线路，工作量之大可想而知。如果检查 IGN2 输入为什么没有电源电压，相对来说较为容易，并且极可能排除此故障使所有故障都解决。根据这一维修思路，检查发动机舱内保险丝 IGN2，正常，保险两端都有电。

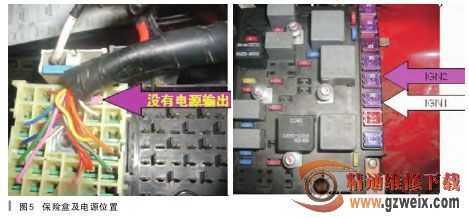

在保险盒后面到点火开关的粉红线确实没有电（如图 5 所示）。保险盒因此故障已更换过，但未排除故障。

保险盒损坏的几率已很小，故障点在哪里？

当故障排除陷入僵局时，仔细检查发现，线与盒没上好。凸起与凹槽没在一齐。原来两个接线插头上反了。改正后（如图 6 所示），试车，故障排除。

故障排除：将错误的接线改正。

故障总结：①如有多个故障，可能解决一个问题就把所有问题解决。因此首先要先解决最容易的故障。②修理工在装保险盒时装错，在更换第二次时又装错，所以在工作时要仔细，不要有人为的故障。
