悦达起亚锐欧空调不制冷
来源:本站整理  作者:佚名  2013-05-28 08:09:32

    一辆行驶里程约4.3万km,配置1.4L发动机、手动变速器的悦达起亚锐欧轿车。该车是事故车,维修后,打开空调无冷风,出风口为自然风。
    故障诊断:空调不制冷的常见原因有:①制冷剂不足。②电气故障,压缩机电磁离合器无电压。③制冷循环系统故障,例如:压缩机工作不良;膨胀阀堵塞;干燥罐堵塞等。④冷凝器堵塞或风扇故障造成散热不良。⑤其他故障。

    用压力表检测制冷系统压力,压力值为637kPa,正常。

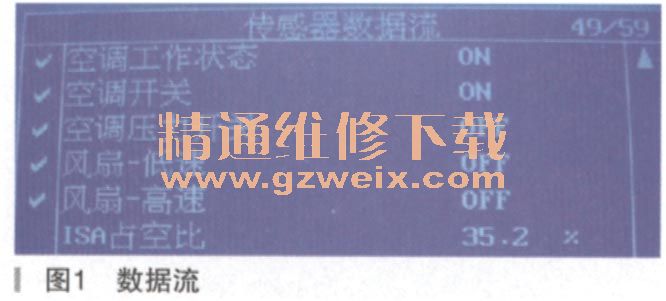

    启动发动机,打开空调开关,发现压缩机电磁离合器不工作,使用诊断仪进入发动机控制模块读取数据流,如图1所示。

    诊断仪读取传感器数据流中的 “空调工作状态”与“空调压力开关”是相反的,也就是说,诊断仪显示“空调压力开关”是实际的空调工作状态,所以空调工作状态是OFF。空调系统没有工作。

    如果较快的排除故障需要对锐欧车空调系统特别了解。此车与其他车不同,采用空调压力传感器,并非三元压力开关。压力传感器是电容式传感器,检测制冷系统压力,提供与施加的压力成正比例的线性电压输出值。也就是说,压力传感器把压力信号转为电压信号传递给发动机控制模块,发动机控制模块根据空调压力的大小,控制压缩机和散热风扇。

    如果制冷系统压力趋于0,输出电压约为0.2V(不是0V, 0V说明接触不良或断路)。即使管路压力大于标准值(高压),输出电压为 4.8V(不是5V, 5V说明短路)。电路说明如图2所示。

    空调压力传感器短路与断路,空调都不工作。压力传感器电路图如图3所示。

    虽然空调压力传感器直接将压力信号传递给发动机控制模块,但此车发动机控制模块数据流中无法读取压力传感器的信息。数据流中“压力开关”也不能反映压力传感器的状态。因此应该直接测量传感器输出的电压值。

    测量传感器输出电压。测景发动机舱内保险丝盒ECO1插头的第15脚(棕色线),发现电压为0V,不正常。14脚与16脚之问电压为5V,正常。检查压力传感器,发现插头松脱。插好后,其信号电压为 1.3V,如图4所示。

    打开空调,压缩机正常工作,出风口温度为3℃,诊断仪数据流显示如图5所示。

    当蒸发器表面温度传感器达到温度后,压缩机停机,诊断仪数据流显示如图6所示。

    长时间试车,空调工作正常,故障排除。

    故障总结:在维修此车空调压缩机不工作时,应先读取数据流,根据数据流反映的情况,迅速的排除故障。

相关故障:检修悦达起亚锐欧动机故障灯亮
