汽车的一键启动电源切换原理为：按压8235键，信号从8235键出发，经过导线，信号由23传递给BSI1，BSI1将座舱网和信息娱乐网上控制单元唤醒，8240的作用在于对电子钥匙进行识别和定位。
    汽车的一键启动原理为：按压8235，信号从8235发出，经导线23传递至BSI 1中，BS11再将信号传递到座舱网和信息娱乐网上，最后网络信息12对电子钥匙进行识别和定位。8240在BSI1的指示下将信号传递至13、14、15导线上，并对8241、8242，8243进行供电，低频信号从16、17、18传输，并对6232进行定位。6232接收8240传递过来的定位码后，传递给BSI1。BSI1确认6232的状态后再次要求8420对62．32的防盗码进行验证。6232对8241、8242、8243等器件进行供电，并将其发送的125kHz信号传递给16、17、18中，最后完成对6232的验证。6232接收到验证信息，经19将高频（433．9MHz）传递给8240，8240完成验证，随后将结果传递给BSI1，BSI1得到指令后对电子转向锁进行解锁。

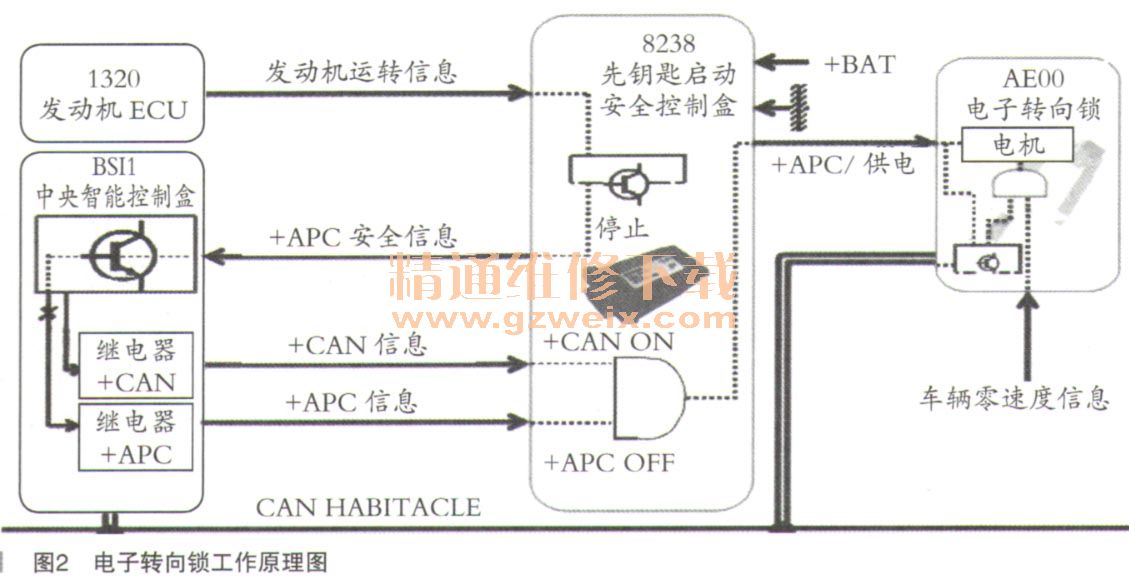

    该汽车的电子转向锁工作原理如图2所示。具体的工作原理为：8238免钥匙启动后在132。和BSI1的共同控制下给电子转向锁AE00供电，Bsl1接收到正确的启动信息后控制其内部的+CAN继电器，并对其进行供电。此外，1320将运行状态传递给8238，发动机不运转时电压为。，这时候8238会将安全信息传递给BSI1，BSI1接收信息后停止控制＋APC继电器。而当8238同时接收到BSI1传递过来的＋CAN ON和＋APC OFF信息时，将上供电＋BAT转化为＋APC，并供电给AE00．BSI1座舱网的要求将解锁指令发送。

    当7800传递给AEOO的信号是雪铁龙行车速度为。时，将＋APC转化为电机，并供电使电机解锁，结合7800内部的传感器位置AE00将解锁信息传递给BSI1、BSI1随后控制其内部的继电器，并对继电器进行供电。当8238感应BSI1传递过来的信息是ON状态时，则继电器因为不具备供电条件因而无法接收电源。
