一辆奇瑞瑞虎1.6 L,车主反映该车右后电动车窗升降开关只能控制车窗下降不能控制上升。

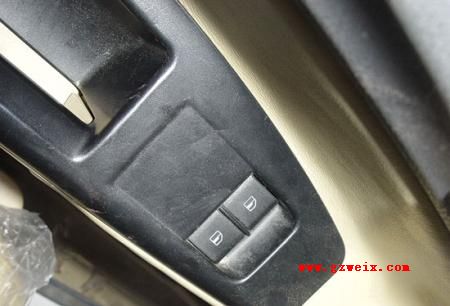

接车后,经试车发现,用户反映的故障属实。随后维修师试着用左前主控开关控制右后车窗,车窗能够正常升降,说明门控单元和电机没有问题,同时也表明主控开关的信号能够到达右后玻璃升降开关。根据目前的状况,维修师怀疑右后电动车窗开关(图6)损坏或是右后玻璃升降的下降信号到门控单元线路有断路的地方。

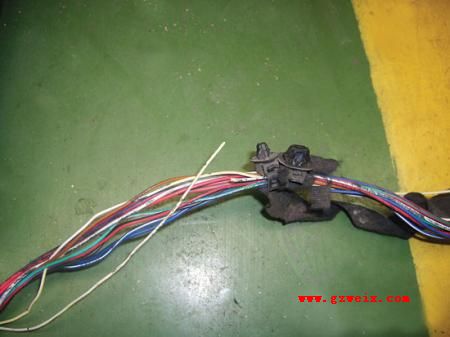

根据这个思路,维修师首先拆下右后电动车窗控制开关,用线直接跨接上升信号端子和下降控制端子发现,车窗仍不能升降,说明电动车窗控制开关没有故障。断开右后门总插接器,从该处给控制单元下降信号,车窗则能顺利下降,表明故障就在右后门插接器至右后电动车窗开关这段线路(图7)中。利用万用表测量此段线路的电阻,果然为无穷大。拆下该线束分段仔细检查发现,右后电动车窗下降信号线黄/白线内部导线断开(但绝缘皮完好)。
在将该线束接好后,试车故障排除。
该故障简单很容易分析到位,关键在操作时应注意跨接端子的正确性。另外,该线断路处为线束内部导线,在排除时很容易被忽视。所以,我们在排除类似故障时一定要认真细致。
