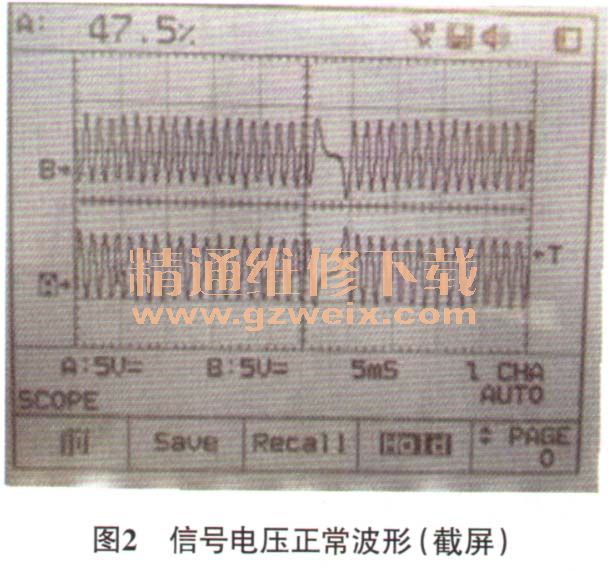

实际维修中，用双通道示波器通过同时测量曲轴传感器的端子1、端子2的电压波形判断故障更为方便直观，图2是奇瑞A3车
曲轴位置传感器及其线路正常时的波形，
曲轴位置传感器的端子1与示波器的A通道连接、端子2与B通道连接（下同）。

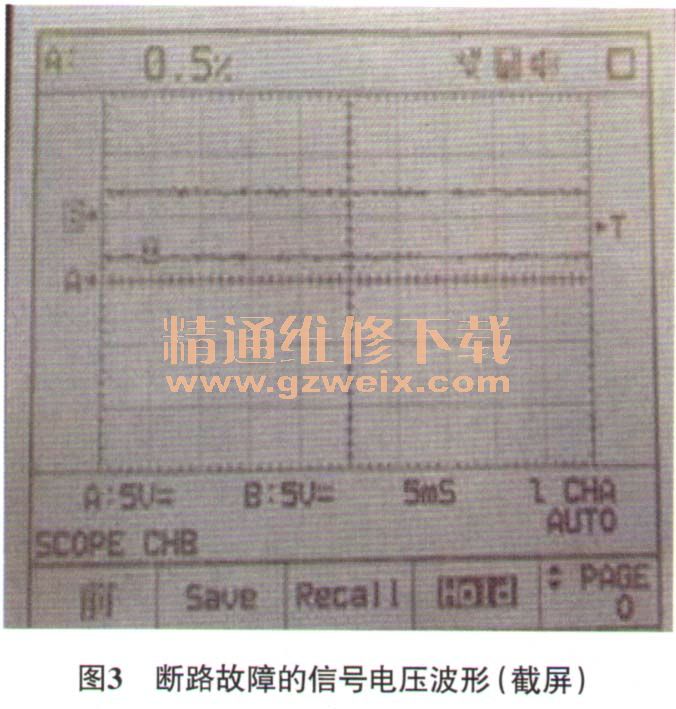

图3是奇瑞A3车
曲轴位置传感器的端子2与发动机控制单元的端子34间线路存在断路故障时的实测波形。明显可以看出断路时，示波器只显示了2V参考电压。

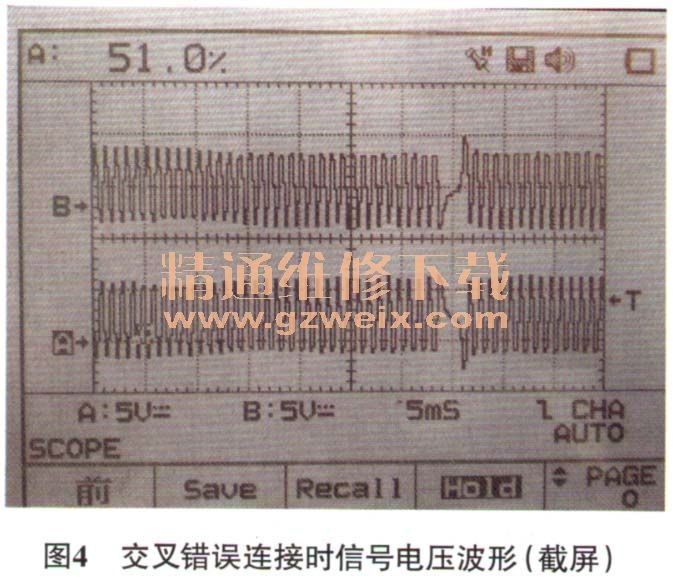

图4是奇瑞A3车
曲轴位置传感器的端子1、端子2交叉错误连接的信号电压波形。对比图4与图2，明显可以看出对应的两个波形颠倒了。
