奇瑞风云2右前门玻璃不能升降
来源:汽车维修技师 作者:佚名 2022-09-19 08:26:20

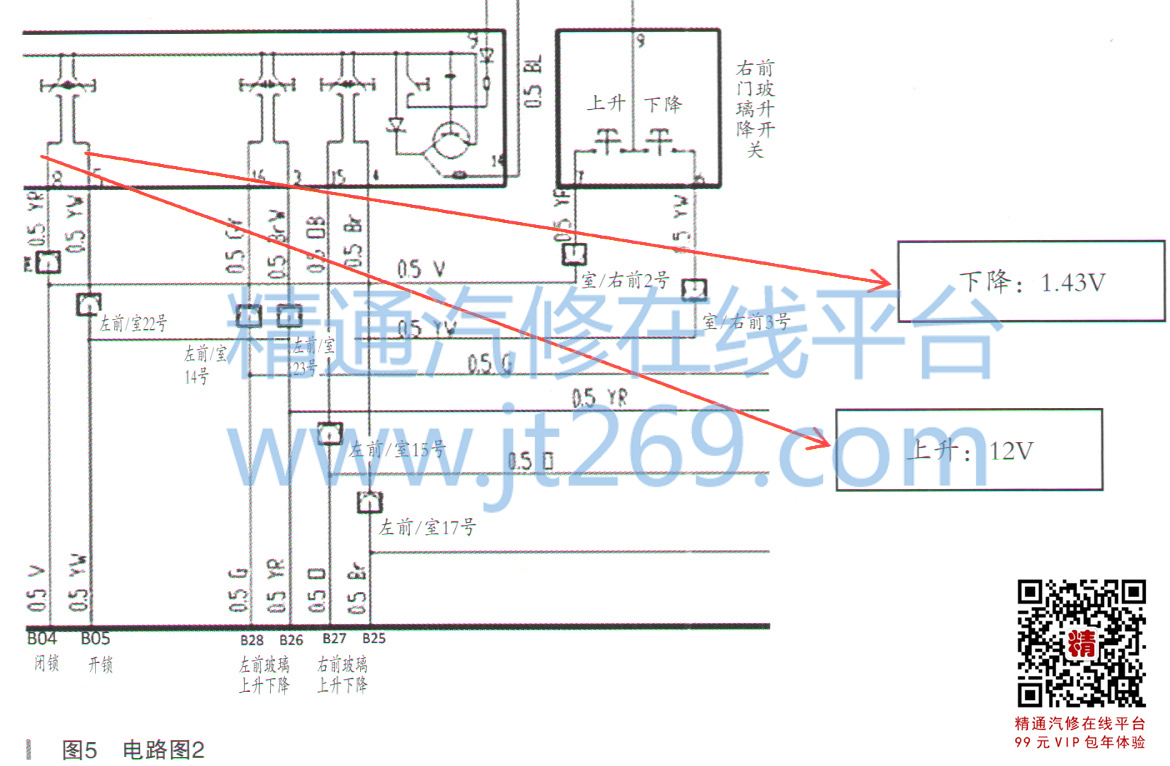

从电路图可以看出,右前门信号线与左前门信号线是并联关系。拆掉左前门升降开关,测量并联线电压,如图5所示。
从测量结果来看,问题都指向了
BCM

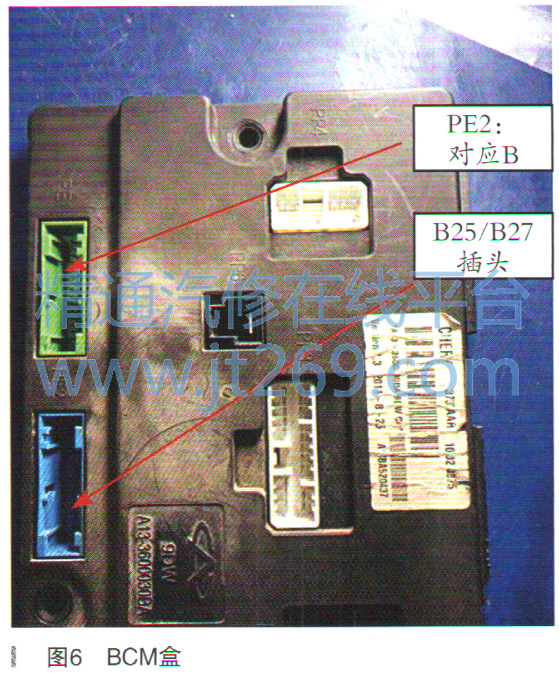

。拆下
BCM
的B27与B25插头,如图6所示。

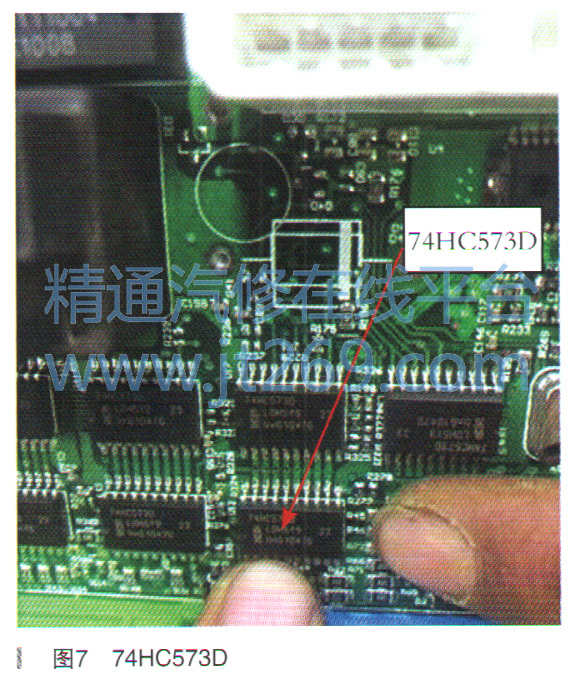

根据电路图,找到
BCM

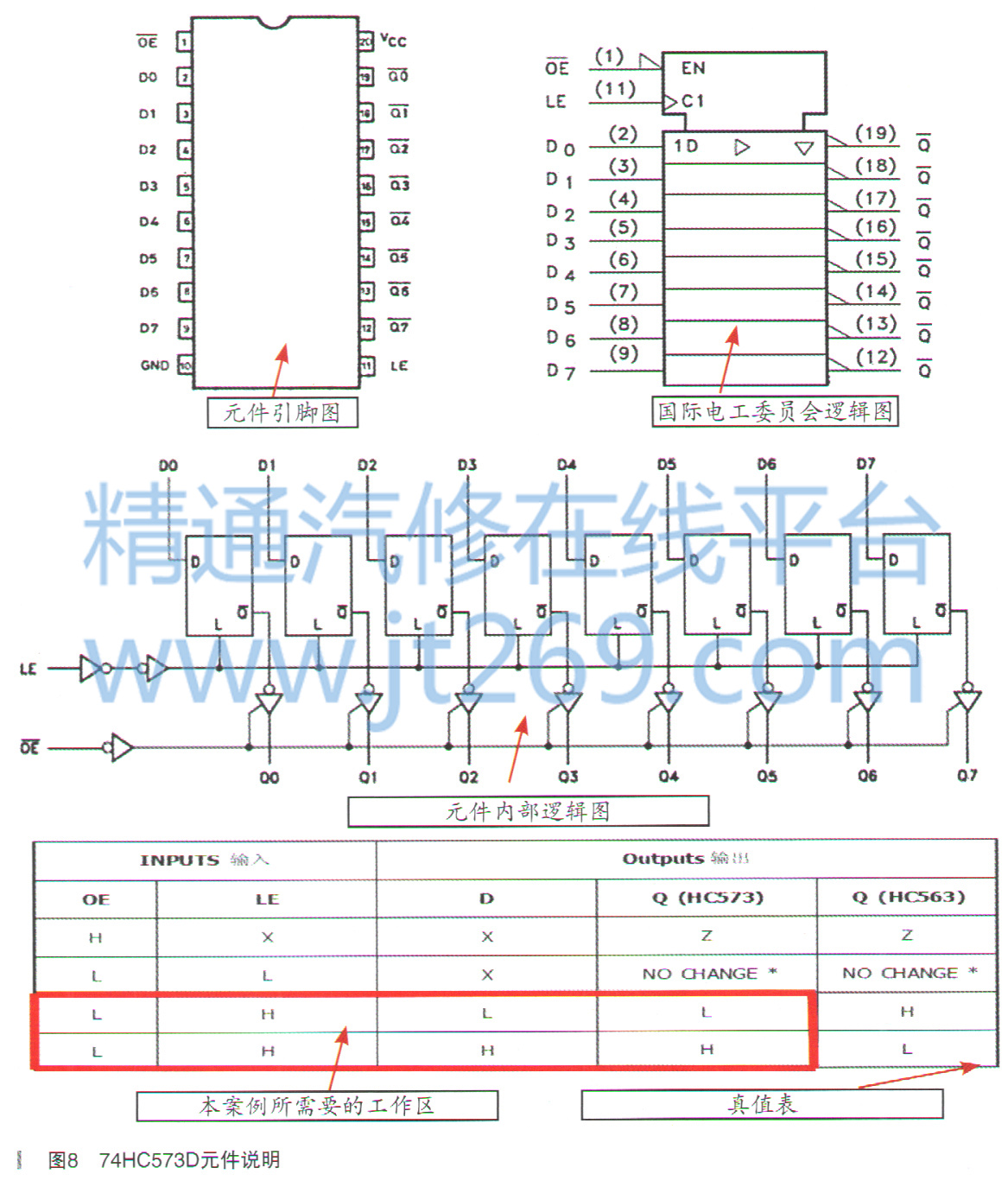

盒上的B25与B27对应的逻辑控制元件,如图7所示。找到74HC573D元件说明,如图8所示。
