奇瑞风云2右前门玻璃不能升降
来源:汽车维修技师  作者:佚名  2022-09-19 08:26:20

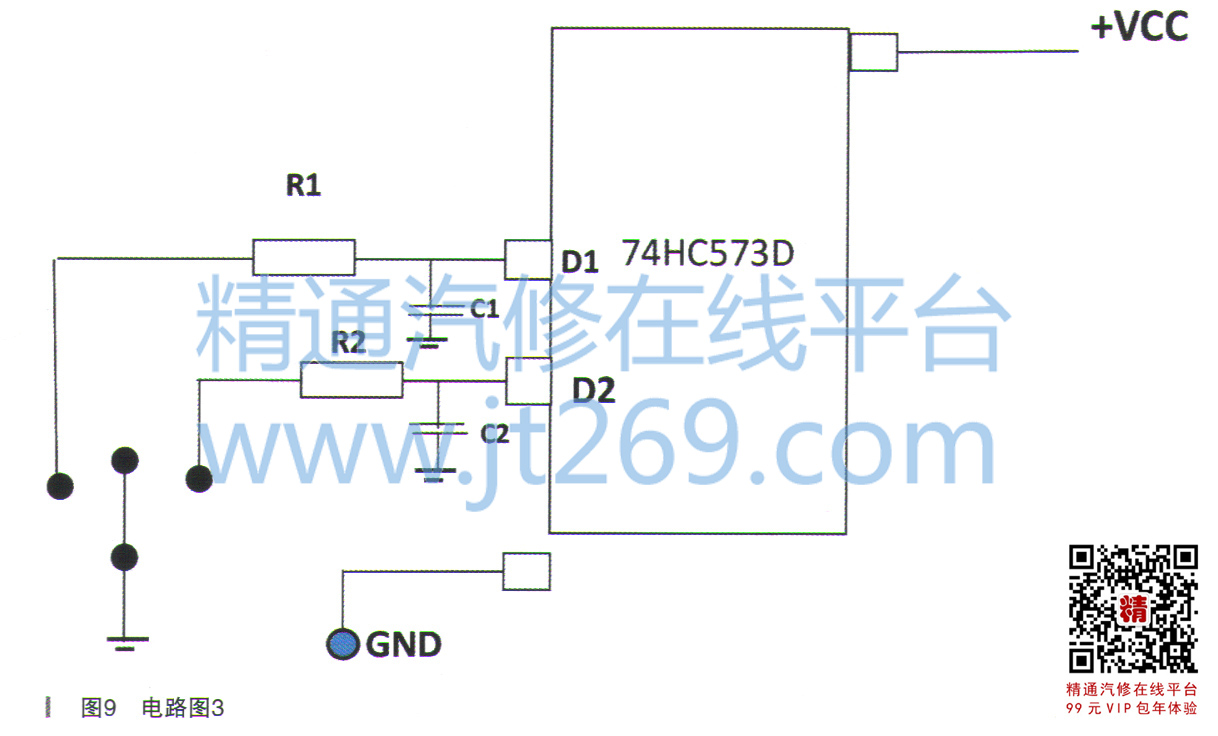

    根据我们自己对PCB板的测量,绘出了右前门信号控制图,如图9所示。
    根据我们自己画的电路图,测量R1与R2的电阻,阻值一样;测量C1、C2与负极的电阻,都无短路的情况;测量D1/D2与VCC的通断,都不短路;测量与GND的通断,都没有问题。

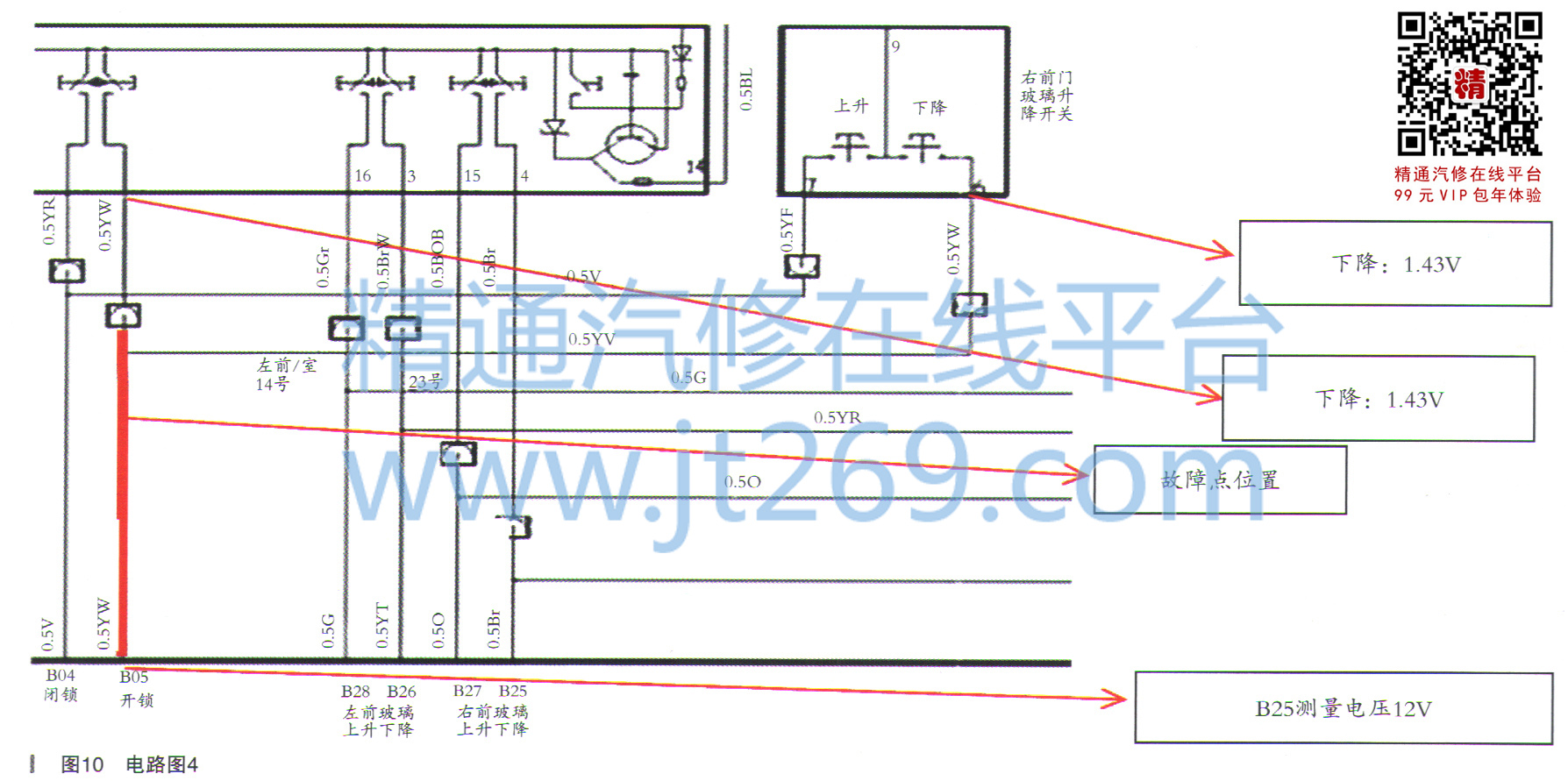

    从静态测量来看,74HC573D电路是没有问题的,玻璃可以升,说明74HC573D的上电是正常的。我们再反过来分析外围电路图,发现了问题,如图10所示。

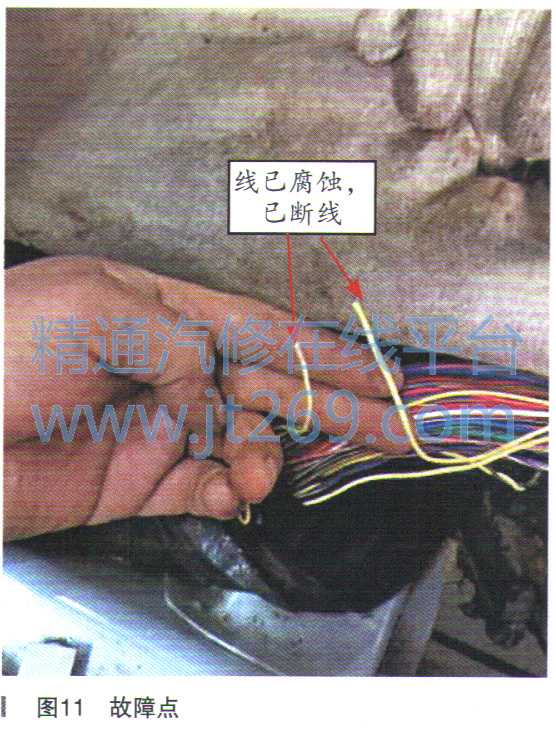

    我们直接在B25处下拉一个信号(搭铁),右前门玻璃可以下降。故障点越来越明确,我们直接找电路图中的红线部分,拆开地毯,发现了真实的故障点,如图11所示。

    故障点找到后,还发现地毯是潮湿的,还有水,原来是漏水造成的,处理漏水点,并处理线束,故障排除。
