一辆2013年奇瑞风云2。该车右前门玻璃不能升降。
故障诊断:接车后做故障验证,操作左前主门处的升降开关,左前门、左后门、右后门玻琅猪可以升降,右前门玻璃
不能升降;操作右前门处开关,右前门玻璃也

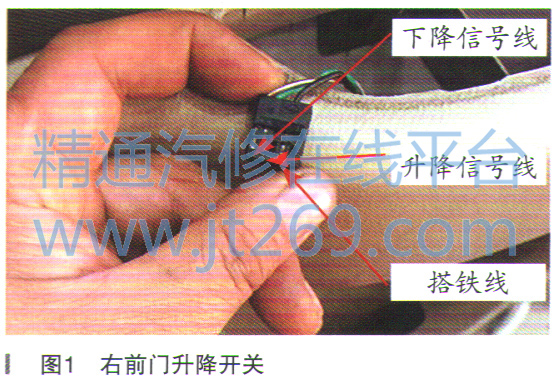

不能升降。为了能够快速确定故障点,我们先从右前门开关入手,拆下右前门升降开关,并去掉插头外壳,如图1所示。

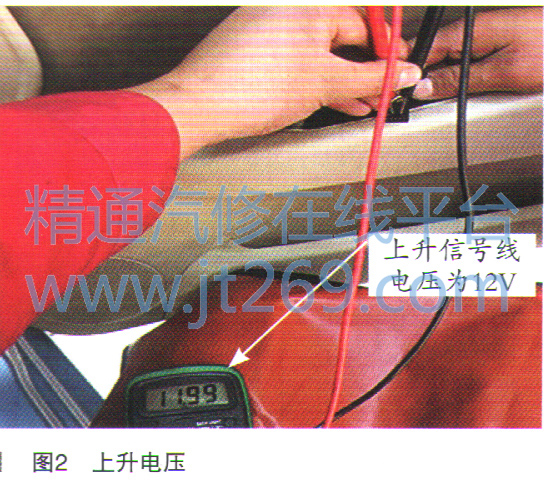

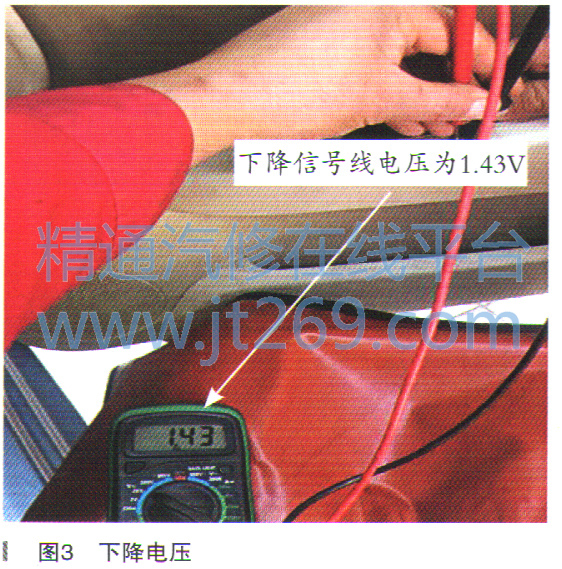

将钥匙开2挡,测量上升信号线电压,如图2所示。测量下降信号线电压,如图3所示。
从测量结果来看,这两组电压不一样,按经验两处电压一样才是正常的。为了准确判断哪个电压是正常电压,我们拆下右后门升降开关,用同样的方法去测量电压,发现上升信号与下降信号都是12V,说明正确的信号是12V,而不是1.43V。
从右前门的两组电压,可以确定下降信号电压不正常,上升电压正常。在操作右前门升降开关时,可以听到在按上升键时
BCM盒中继电器工作的声音,而在操作下降时,没有继电器的声音,所以还需要判断右前门升降电机是否正常。

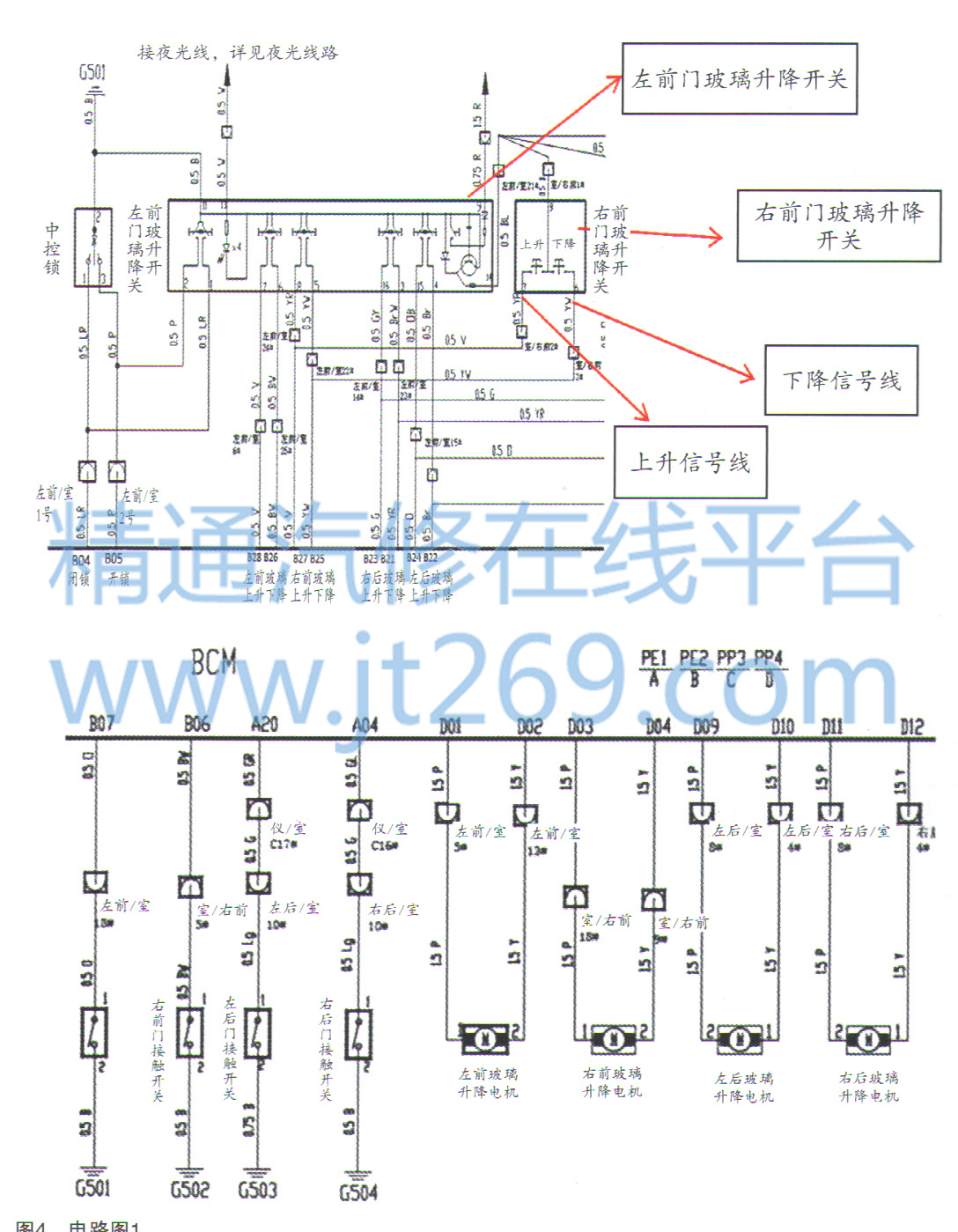

拆掉右前门门饰板,拔下右前门升降电机插头,对右前门升降电机外接12V电源直接供电,发现电机都能工作。把玻璃降到最低(对电机直接供电),插上电机插头,操作右前门升降开关,发现右前门可以升,不能降。从测试的结果可以看到右前门真实的故障现象,只有升,没有降。从开关的信号电压可以看出来,降的电压信号不正确。查阅相关电路图,如图4所示。
