一辆行驶里程约40000km,配置了2GR-FE型发动机的雷克萨斯ES350轿车。
车主反映:该车是在维修站做完保养后,清洗车辆后,准备提车交车时,车辆无法启动。
接车后检查车辆未发现发动机室内和车厢内进水,首先排除进水导致车辆存在故障。笔者重新试图启动车辆,车辆无任何反应,启动机不工作,整个仪表刚一指示接着熄灭,像是全车没电的感觉。检查蓄电池极桩连接良好,不松动。采用蓄电池检测仪进行蓄电池检测,检测结果为蓄电池电压12.83V,蓄电池的健康状况和充电状况都很好,没有问题。为了排除蓄电池的故障,采用辅助蓄电池进行跨接启动,仍无法启动,车辆还是没有反应,整个仪表没有任何指示。
再次对车辆进行了较详细的检查,对保养动过的地方进行检查确认,各液位也在正常范围内(包括机油液位、冷却液、制动液、燃油),看来此故障不是由于保养而引起的。车辆行驶一直都没有出现过什么问题,也电源电路没有发生过事故,检查各个线束连接正常,通风阀和真空管连接正常。

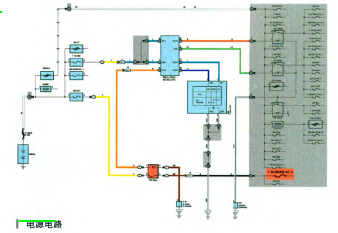

根据此故障现象,诊断仪 IT- Ⅱ根 本 进 入 不 到 检测系统,不像是启动机不工作而引起的,很像是缺少一根 电 源 线 而 引 起的 故 障, 可 是 从哪里进行查找呢?既然仪表没有指示,就先从仪表线束进行查找吧。检查仪表保险丝 GAUGE No.2 连接正常,使用万用表进行测量,没有 12V的电源,说明此线束存在故障。根据内部线束连接图(如图所示),检查保险丝 IG2,连接正常,测量电压 12V。问题的故障点集中在继电器IG2 上,IG2 继电器的控制系统主要包括 Combiation Meter,ECT and A/T Indicator,Engine Control,Ignition,Smart Entry & Star system。当点火开关打开时,IG2 继电器工作,而关闭点火开关后停止工作。更换一新的继电器,进行试车,车辆正常启动,问题解决。此故障主要是 IG2 继电器不工作引起的。
