一辆配置2AR发动机的雷克萨斯ES250轿车。客户反映：该车辆的胎压无法正常显示，一直显示为横线，胎压灯不报警，但是有的时候行驶一段时间后，胎压又可以正常显示，客户说之前都是好用的，前几天就出现了此故障，最近也没动过什么东西，平时开车之前总要先检查下每个轮胎的压力，现在无法检测到胎压对行驶造成一定影响。要求给予解决。
    故障诊断：接车后，首先验证故障现象，确实如客户反映的一样，胎压显示不出来，如图1所示。

    胎乐灯不亮，尝试重新做初始化，但是故障依旧。重新做初始化后，开出去行驶了一段时问，但是胎压依旧无法正常显示。初步分析为系统故障或轮胎位置识别未完成。
    怀疑：（1）初始化未完成；（2）月台压未往册到位；（3）胎压传感器；（4）车门控制接收器；（5）信号干扰。

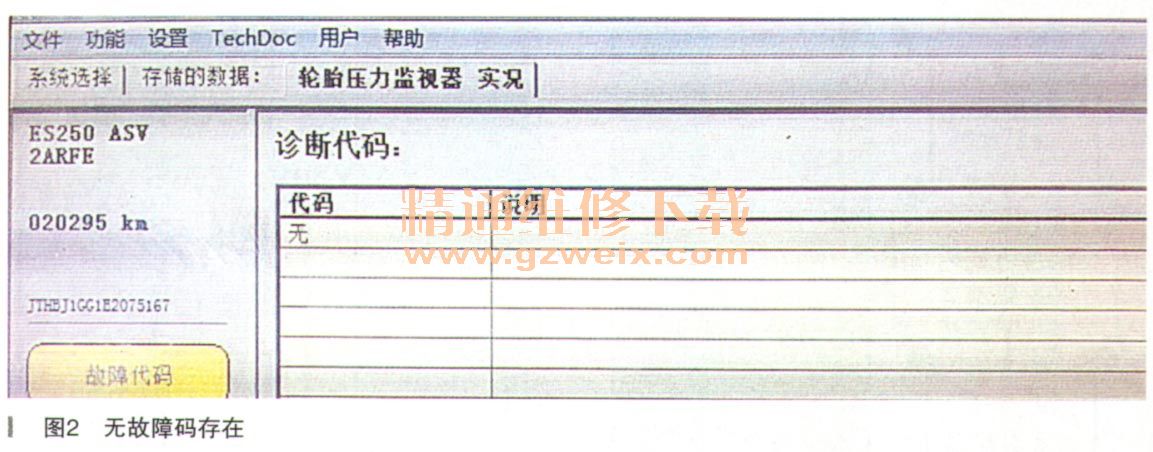

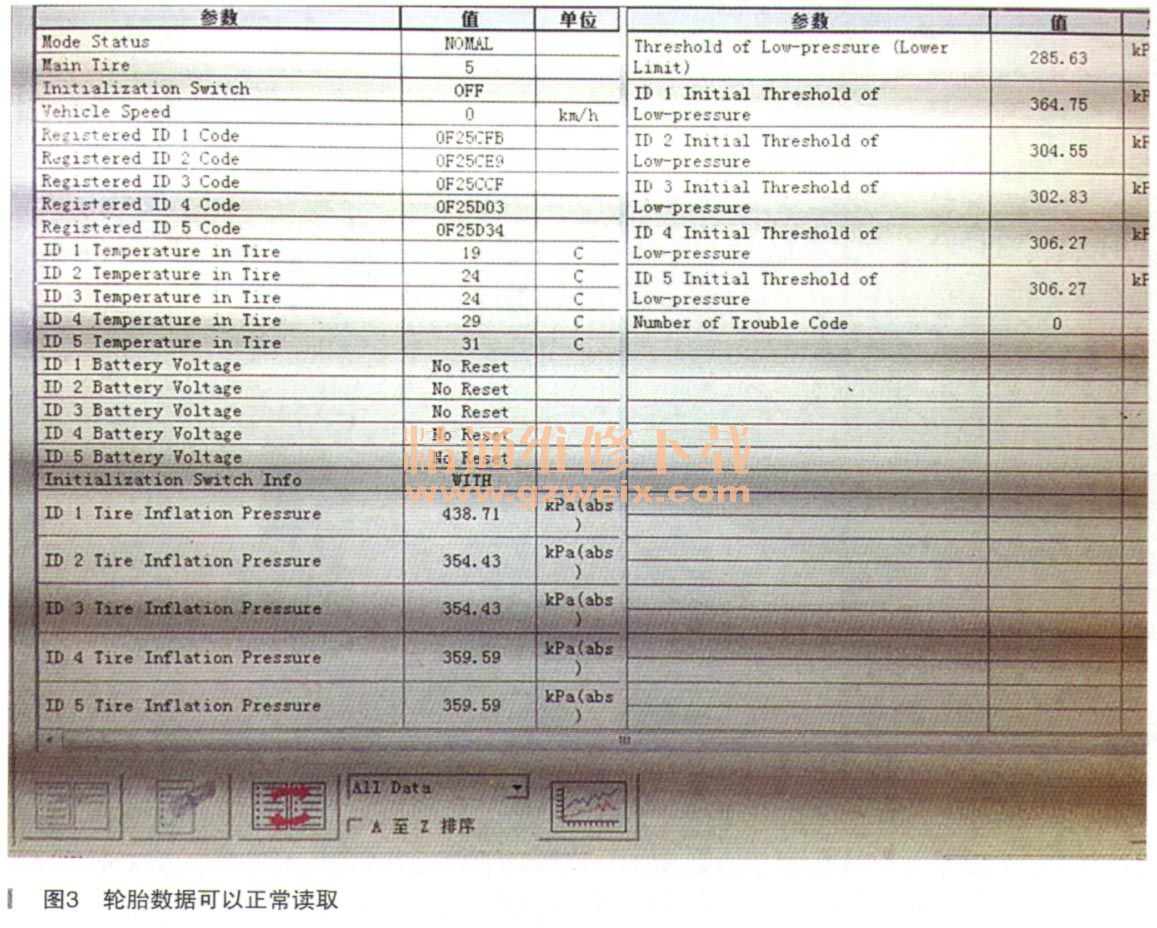

    重新测量，个轮胎的压力，调整至标准值2.5，接着重新对胎压灯重置，在重置过程中发现胎压灯闪烁3次，然后熄灭。说明胎压系统能正常做初始化操作。重置之后，仪表依旧无法显示胎压。接着连接诊断仪，进入胎压监测ECU模块，无任何故障码存在，如图2所示，查看当前数据，5个轮胎的胎压压力和胎压温度都能正常读取，如图3所示，且胎压系统状态显示为正常，每个胎压传感器的电量也正常。从数据上来分析，没有任何异常，一时没有了思路，冷静下来仔细分析，怀疑是轮胎ID注册时没有注册好，于是抄写5个轮胎的ID代码，重新登记和录入，在登记好之后重新做初始化，然后启动车辆，故障依旧，仍然无法显示轮胎压力。



    此时陷入僵局，还有什么问题会导致轮胎压力无法显示？难道是仪表的显示有问题？询问客户说之前都是好用的，最近才出现这种情况。难道是轮胎位置无法识别？通过观察电路图，得知胎压监测ECU将轮胎压力等信息输出至主车身ECU，主车身ECU通过CAN通信输出至组合仪表，然后在仪表内显示胎压信息。难道是CAN BUS系统有故障，于是进入车身网络系统，没有任何故障码，说明车身网络系统是正常的。那仪表为什么接收不到胎压信息呢？难道是有干扰？于是查看车内是否有加装物品，发现该车只加装了飞歌导航，具他并没有任何加装物品，怀疑是由于导航引起的干扰（倒车时的倒车轨迹由干需要从CAN BUS上接收方向盘转角度信号（随动功能）。于是查阅电路图，拔下5A RADIO-ACC和15ATV保险丝后，导航和收音机都无法工作，再次启动车辆，发现故障依旧，说明并不是CAN信号干扰导致的，那还有什么原因呢？胎压系统又没有任何故障码，数据流也看不出任何问题，再次陷入僵局。
