一辆行驶里程约16万km的丰田雷克萨斯LS400轿车，仪表板上的SRS警告灯常亮，自诊断操作获取故障码为22、41 ；清除故障码操作后，41故障码被清除掉，但仍然有故障码22。
    故障检修：
    （1）故障原因分析
    故障码41表示SRS ECU曾经记忆过故障，故障码22则表示SRS警告灯系统失效，可将故障码41清除，而故障码22不能清除，说明SRS警告灯系统有故障存在，可能的原因有：
    1） SRS警告灯线路有接触不良或短路故障。
    2） SRS ECU有故障。
    （2）故障检修方法
    1）直观检查SRS警告灯线路。检查SRS警告灯电路的熔断器ECU-B，正常；检查SRS ECU插接器，连接良好。

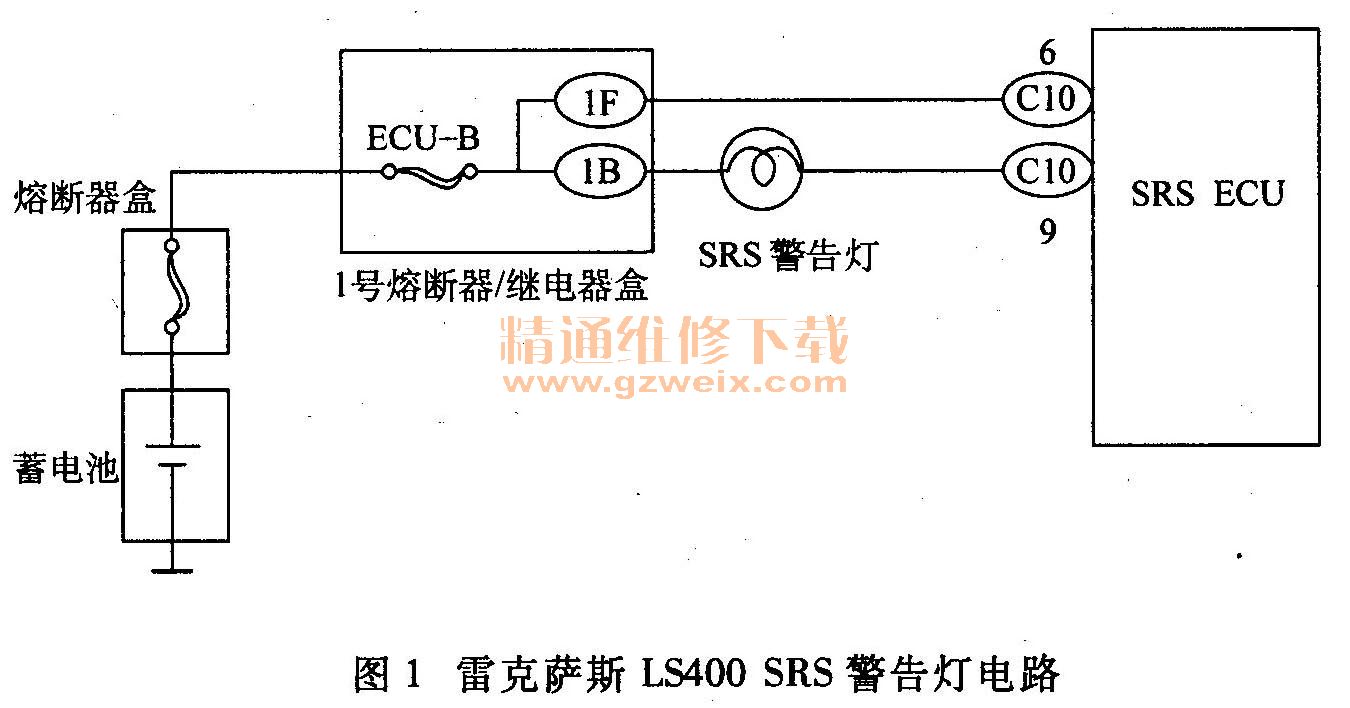

    2）用仪表检查SRS警告灯电路。SRS警告灯电路原理如图1所示，拔下SRS ECU插头，再接通点火开关，用数字万用表直流电压档测量SRS ECU10脚插头的6号端子与搭铁之间的电压，为12V，正常；测量SRS ECU10脚插头的9号端子，也有12V电压，说明SRS警告灯电路正常。

    3）检验故障码。线路检查结果为正常，再清除故障码后，SRS警告灯仍然常亮，读取故障码还是22。
    4）检查SRS警告灯。根据故障原因分析和上述故障检查的结果看，似乎就是SRS ECU的故障了。由于更换SRS ECU需要从外地进货，且价格很高，手头正好有SRS警告灯的灯泡，也许是灯泡的问题，于是更换了灯泡；清除故障码后，SRS警告灯不再常亮了，读取故障码也无故障码22了，原来故障原因确实是SRS警告灯有问题。
    （3）故障处理措施
    用新换的灯泡替代换下的灯泡，接通点火开关，SRS警告灯亮起约6s后自动熄灭，指示SRS系统正常，故障排除。
    故障分析：本故障是由于SRS警告灯的灯泡内部接触不良所引起的。从外表看，灯泡没有明显的烧坏痕迹，但由于灯泡内部接触不良，当接通电路时，偶尔出现的断路，使SRS ECU记录了故障，而此后灯泡又通路了，故而SRS警告灯常亮。
    当清除故障码后，接通SRS警告灯电路时，灯泡瞬间断路的故障再现，SRS ECU又重新记忆了故障码，故而表现为故障码22清除不掉。
