一辆行驶里程约9万km的雷克萨斯LX570轿车。该车无法调节车身高度。
    故障诊断：该车搭载AHC主动高度控制悬挂，其采用液压控制，此系统使驾驶员能够根据需要有效调整车身高度，另外，AHC配有减震力控制、弹簧刚度控制和四轮相关控制，用于提高道路和越野性能。既可以调节车身高度，同时也可以调节其减震器的阻尼系数。
    客户因无法升降车身，到店检查，发现高度控制储液罐里面的底盘升降油已经都泄漏光了，而车身高度已经下降至LO，仪表显示请检查AHC系统，并且4LO指示灯点亮，将车辆顶起来后发现左右处的油管因为磕碰导致损坏，致使底盘升降油泄漏。于是订购油管将其更换，添加适量的底盘升降油后，操作高度选择开关后底盘无法上升，一直处于LO的状态。使用诊断仪进入AHC系统，发现有故障码C1763（如图1所示），代码含义为泵电机油压异常。当电机继电器工作时，如果检测到的液压压力为0.6MPa或更低时，就会报此故障码。查看当前数据流，发现OIL Pressure sensor（油压传感器）为0MPa。在正常情况下，车辆处于固定高度时其压力应该在0.16MPa。进行删除故障码的操作，发现故障码可以正常删除，但是只要操作高度控制开关让底盘上升，故障码就会再次出现。操作时，底盘没有任何上升的趋势，还是保持不动。怀疑部位：①线束或者连接器；②悬挂控制继电器；③高度控制泵和电机；④悬挂控制ECU。

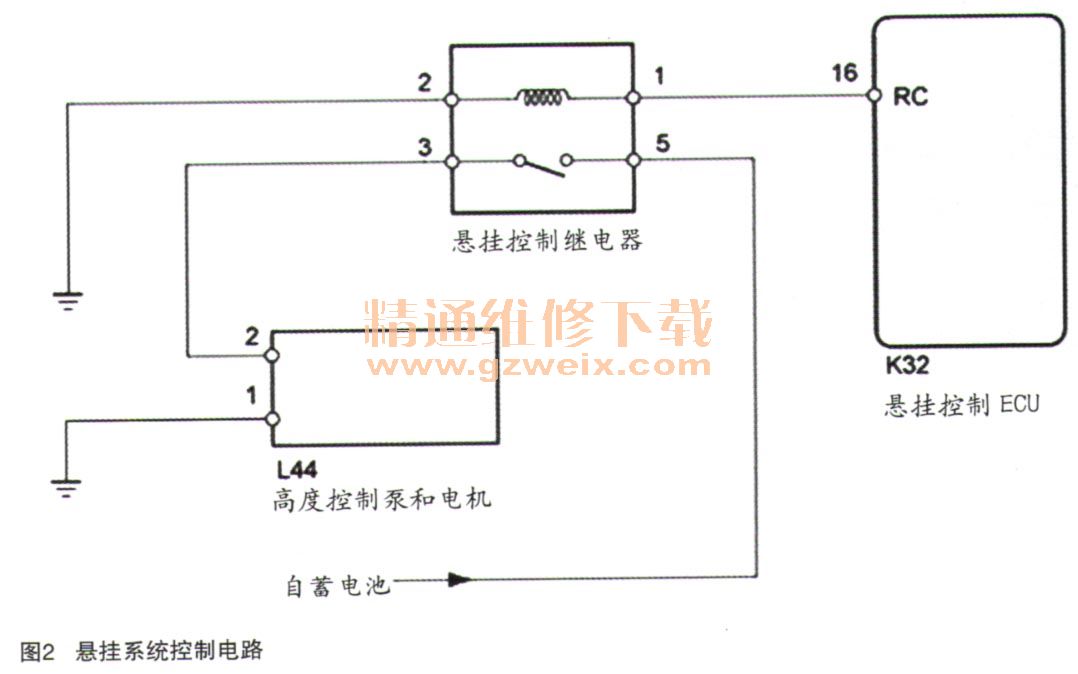

    查看电路图（如图2所示），找到悬挂控制继电器，测量其5号端子与搭铁的电压为12V。用蓄电池短接继电器的1和2号端子，发现继电器的3号和5号端子呈现导通，测量继电器的1号端子到悬挂控制ECU的16号端子RC，电阻为0.2Ω，与搭铁为无穷大。测量继电器的2号端子与搭铁的电阻为0.3Ω，正常。测量继电器的3号端子到高度控制泵和电机的2号端子之间的线路，并没有短路或者断路的情况。直接用蓄电池短接高度控制泵和电机，发现其工作正常，测量其高度控制泵和电机的搭铁，正常。经过以上测量，发现其线路和本身电机都是良好的，难道是悬挂ECU损坏了？再次操作底盘上升开关，发现其电机确实是正常运转的，但是底盘高度就是没有变化。一时间没有了思路，怀疑是其内部的油压传感器反馈信号失常？于是拆下电机的油管，发现确实油管内没有压力。忽然想到是不是由于车辆太重，而因为更换油管后，其高度控制蓄压器内没有一定的储存压力，导致车辆高度无法上升。于是将车辆开到举升机架子上，将车辆顶起，发现随着车辆被顶起，仪表上能根据其车辆被抬起的高度正常的显示N（正常）、H（高）。然后将车辆完全放下后稍微再将车辆顶起，但是此时车辆的轮胎还是接触地面的，这样做的目的就是为了让车辆的负载减小，此时启动车辆后，再次删除故障码，调节高度控制开关使车辆上升，没一会车辆就能上升至最高位置，仪表上显示的车辆高度为HI，再次查看相关系统，没有任何故障码。至此故障排除。

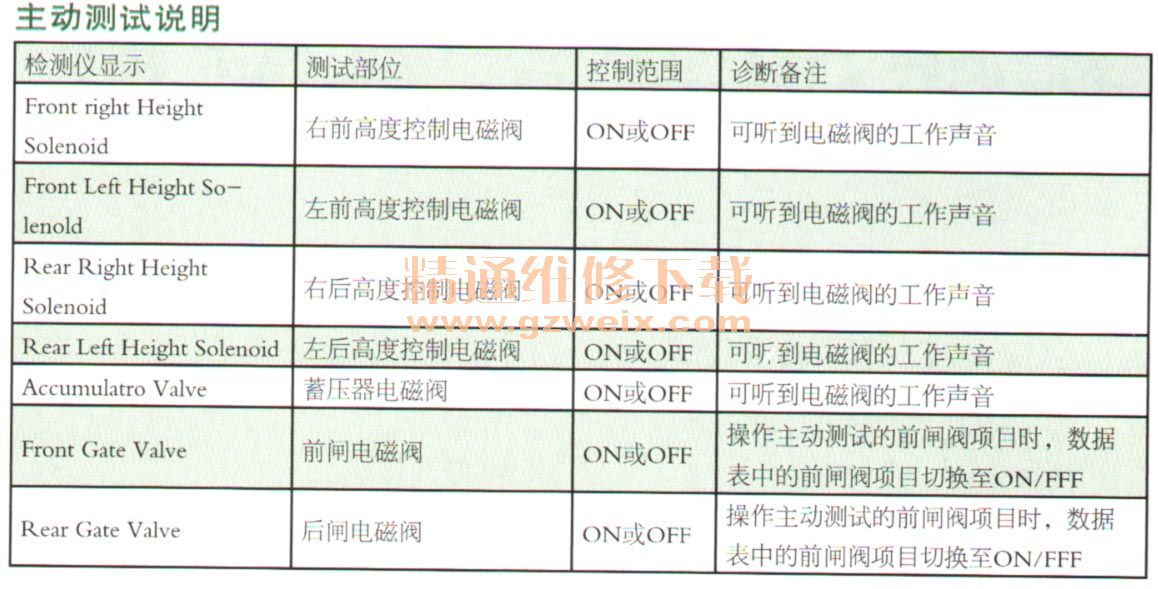

    当第二天准备交车给客户时，又发现了新的问题，将车辆底盘高度降低至LO（低）位置时，再升高至N（正常）高度时，没有任何异常，但是从N位置升高至HI（高）位置时仪表上显示的车身高度指示灯HI一直闪烁，无法升高至HI的位置。查询AHC系统，发现其故障码C1766，含义为高度控制泵电机电流。当高度控制泵和电机持续工作135s之后，就会报此故障码，说明车辆从正常高度往高位置上升时，一直没有达到高位置的标准，删除故障码，但是准备再次操作开关将车辆上升至HI位置时，发现车身上升的很慢，可以听到泵一直在工作，大概1min左右后泵停止工作了。用手去触摸了下泵电机，发现非常烫手，而停止的原因是系统为了保护泵电机防止过热损坏。车辆一直上升不到HI位置，再次检查了油液，没有任何异常，在上升的过程中，读取了相关数据流，发现其OIL Pressure sensor油压传感器的压力为6MPa左右，在正常的上升过程中其压力应该达到10MPa左右，说明是因为压力偏低导致车辆一直无法上升至最HI位置。根据压力偏低的情况，怀疑可能是其泵电机内部磨损导致压力下降，还有可能是管路中存在空气，或者是其1号高度控制阀故障。使用诊断仪进入AHC系统，进入主动测试，根据如表所示测试各个电磁阀是否在打开时发出声音。

    结果没有任何异常，难道是其管路有空气，但是之前已经排过气了。或者是排气的方法不对？查询相关资料，在放气的过程中一定要确保车身高度为N位置，而之前都在最低的位置进行排气的，按照标准的方法对管路进行排气后，恢复正常。此时再次查看相关数据流，在车辆上升的过程中其压力已经达到9.6MPa。进行多次升降车辆，故障未再现，且从最低到最高位置大概只需要8s左右的时间。由于操作的不规范造成车辆故障，在今后的操作中要尤为重视。
