雷克萨斯ES300h组合仪表显示“检查混合动力系统”
来源:本站收集  作者:佚名  2016-03-20 17:23:43


    友情链接:雷克萨斯车HV蓄电池系统

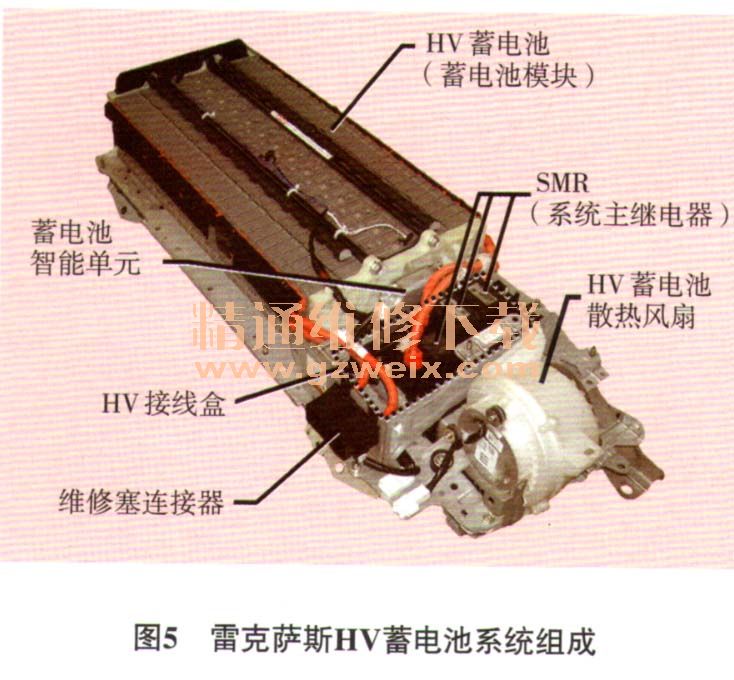

    如图5所示,雷克萨斯车HV蓄电池(镍氢蓄电池)系统主要由HV蓄电池、蓄电池智能单元、HV接线盒及HV蓄电池散热风扇等组成。HV蓄电池系统具有HV蓄电池soc(充电状态)控制、HV蓄电池散热风扇控制及HV蓄电池故障诊断等功能。

    1  HV蓄电池soc控制
    如图6所示,内置于HV接线盒中的HV蓄电池电流传感器用于检测HV蓄电池充电和放电电流,然后由动力管理控制单元根据充电和放电电流计算HV蓄电池SOC。

    HV蓄电池在车辆加速期间放电以向电动机/发电机MG2供电,并在减速期间通过再生制动进行充电,如此反复进行放电和充电循环。当HV蓄电池soc低于下限时,动力管理控制单元增大发动机功率,以使启动机/发电机MG1对HV蓄电池充电。

    2  HV蓄电池散热风扇控制

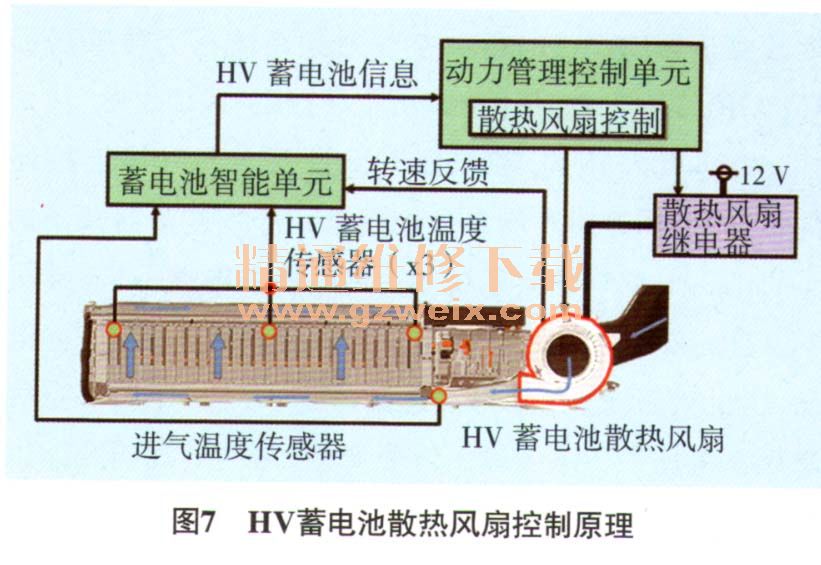

    HV蓄电池充电和放电时均会产生热量,为保护HV蓄电池性能,混合动力系统采用专用的散热风扇对HV蓄电池进行散热。如图7所示,动力管理控制单元分析HV蓄电池温度信号,通过占空比信号控制HV蓄电池散热风扇以不同转速运转。


    3  HV蓄电池故障诊断
    如图1所示,蓄电池智能单元监视各蓄电池单元的电压,以判断HV蓄电池是否正常。

上一页  [1] [2]

关键词:雷克萨斯ES300
