一辆行驶里程约7000km的雷克萨斯NX200轿车。客户反映：该车显示屏黑屏，无法正常工作。
    故障诊断：将电源模式一切换至IG挡，中央显示屏呈现黑屏的状态，按操控面板的按键没有任何反应，调节控制旋钮也没有任何反应，尝试打开收音机，发现收音机能正常工作，且正常播放CD和AM调频，空调面板也可以正常工作。询问客户故障什么时候出现的，客户反映前几天突然就变成黑屏了，且一直无法正常工作。根据故障现象，可能出现故障的部件有：（1）多功能显示屏总成；（2）收音机总成；（3）多功能显示屏的电源和搭铁；（4）线束或者连接器。

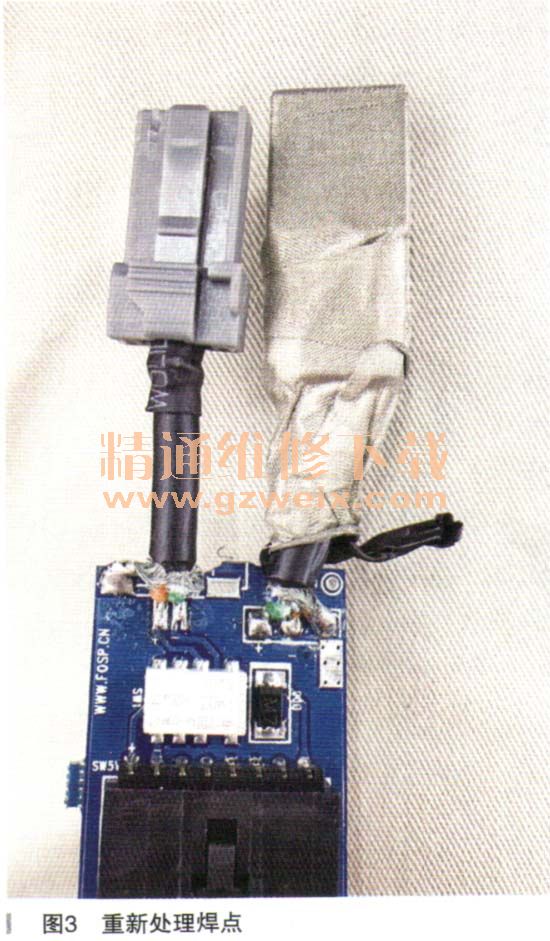

    首先重点检查多功能显示屏的电源是否正常，查看电路图，发现多功能显示屏总成有2个供电电源，分别是ACC和＋B的电源。于是检查保险丝10A ECU-B NO_5和5A ACC、拔下后发现没有任何问题。接着准备拆下多功能显不屏，直接测量其插头的电压以及检查搭铁是否正常，找到插头142，用万用表测量插头142的24号端子和12号端子，在电源模式处于IG的状态下，都有12V电压，没有任何间题。接着测量13端子与搭铁的电阻，也无任何异常，说明线路不存在任何间题。那为什么显示屏不工作呢？难道是多功能显示屏损坏导致的？于是去其他车辆卜上拆了个多功能显示屏下来，安装上去，发现依旧无法点亮，说明并不是多功能显示屏损坏，难道线路存在虚电的现象或由于其他故障导致的？为了排除是由于线路存在虚电导致的故障现象，使用试灯进行了确认，发现线路不存在任何问题。观察电路图，多功能显示屏与收音机总成之间存在通信线路AVC-LAN（通信总线），目的是通过AVC-LAN将收音机的开关信号发送至多功能显示屏，而另外2个端子分别为VMT1（视频静噪信号）和GVIF（视频信号一数字）。如果是AVC-LAN线路出现故障，例如＋B、搭铁短路或者断路，多功能显示屏应该可以显示，但是操作收音机面板的时候，多功能显示屏无法正确显示，那么很有可能就是多功能显示屏没有接收到视频数字信号，根据电路图（如图1所示）得知，从多功能显示器到收音机总成的视频数字信号由另外一个插头传递，将收音机拆下后，找到对应的端子插头I139，发现连接正常，但是触碰该线时，发现多功能显示屏闪跳了一下，再次触碰发现多功能显示屏恢复正常，最终发现中间有个转接器。原来该车加装了倒车模块，所以对视频数字信号线进行了转接，而由于焊点不良导致故障的出现（如图2所示）。重新处理焊点后（如图3所示），故障排除。
