一辆行驶里程超22万km、搭载一键智能启动功能和智能上车功能系统的的雷克萨斯ES350轿车轿车。客户反映：该车智能上车系统无法正常使用。
    故障诊断：启动车辆，不需要使用智能钥匙靠近点火开关才可以启动车辆，说明其智能进入系统没有关闭（可以设定关闭），将车辆电源模式切换至OFF状态，按智能钥匙的上锁和解锁开关，发现车辆可以正常解锁和上锁车辆，无任何异常，将车辆解锁。当按下左前门把手的锁止按钮，发现车辆可以正常上锁，但是无法正常解锁，尝试多次拉动门把手，依旧无任何反应。但是使用其他车门的智能门把手，可以正常解锁和上锁车辆。只有左前门把手的解锁功能不可以正常使用。
    故障原因可能有：①左前门智能门把手；②线路故障;③认证 ECU故障；④主车身ECU;⑤车门门锁故障。
    首先需要了解其工作原理（如图1所示）：

    （1）智能门把手的1号端子B是电源，7号端子。GNI）是搭铁；
    （2）认证ECU的3号端子TSW1是上车锁止开关信号；
    （3）认证ECU的5号端子SEL1是触摸式传感器（解锁）激活控制信号；
    （4）认证ECU的22号端子SEN1是触摸式传感（解锁）检测信号；
    （5）认证ECU的33号端子CLG1是车门电子钥匙振荡器（左前）传感器信号；
    （6）认证ECU的34号端子CGIB是车门电子钥匙振荡器（左前）传感器信号。

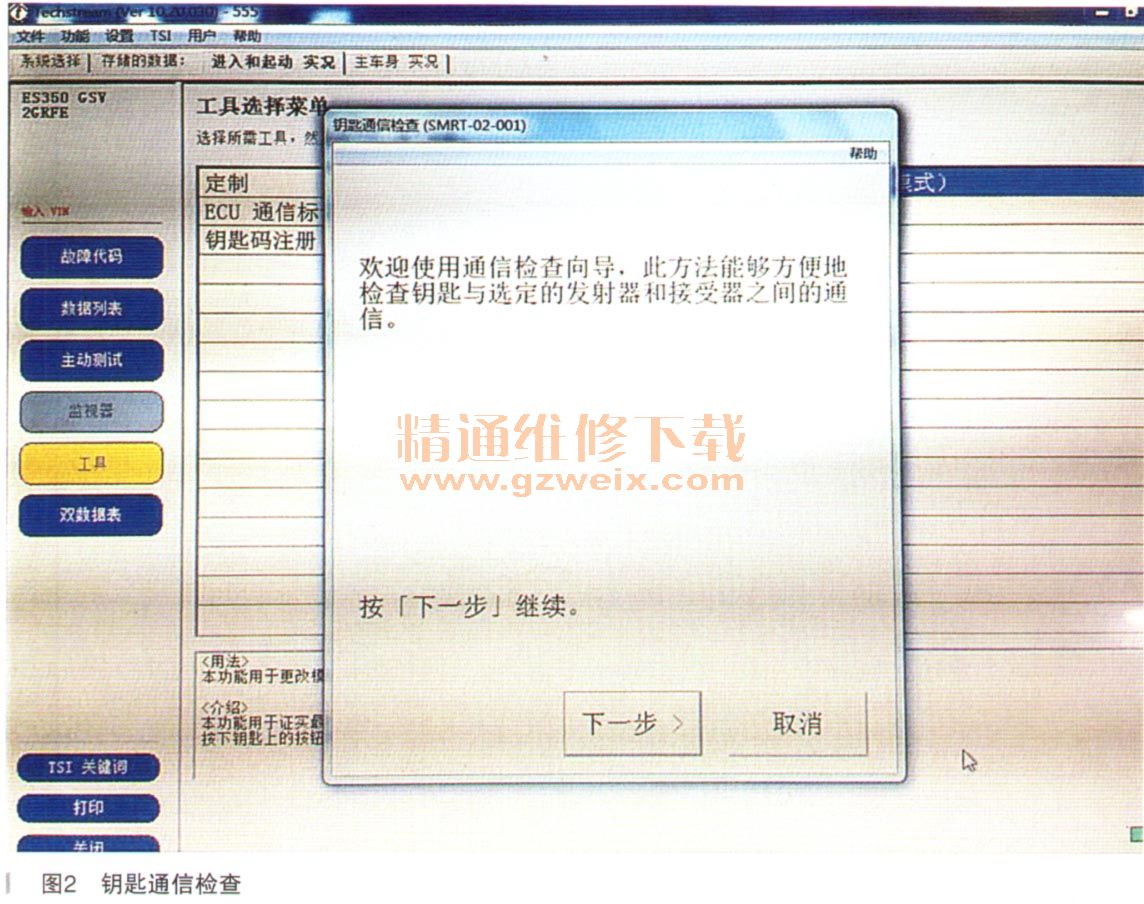

    接下来确认钥匙振荡器是否良好，进入认证ECU的工具，进入钥匙通信检查，选择的方位是左前车门，关闭电源开关，当智能钥匙靠近左前车门的时候，发出“嘀嘀”的响声，说明其左前车门的振荡器已经形成检测区域，并检查到了智能钥匙的存在，如图2所示。另外，当智能钥匙靠近左前车门的时候，智能钥匙上的小红灯也不断闪烁。从这点也说明其左前门把手检测到了智能钥匙的存在。

    检查其触摸传感器（解锁）和门锁开关是否正常，进入认证ECU的数据流，如图3所示。
