再次询问客户,客户说就前一段时间就出现这种情况,询问客户有没有在外面补过轮胎,客户说没有做过任何项目,进行一番思索之后,怀疑还是某个胎压传感器有间歇性故障,为了快速判断是否是胎压传感器的问题,于是对每个轮胎进行放气,看放气后的胎压是否与
数据流中显示的胎压一致,经测试终于发现了异常,在对左后轮胎进行放气的时候,其
数据流ID2 Tire Inflation Pressure显示的轮胎压力会间歇性的变化成NG(错误)。说明该胎压传感器存在问歇性不良,将其拆下后,发现其胎压传感器损坏而进行胶水粘贴处理(如图4所示),更换之后重新注册,发现仪表可以正常显示胎压,至此故障排除。
故障总结:再次与客户沟通后得知,是客户的朋友在外面补过轮胎,所以在检查问题的时候,客户所给的信息不一定正确,我们在诊断的时候一定要仔细。

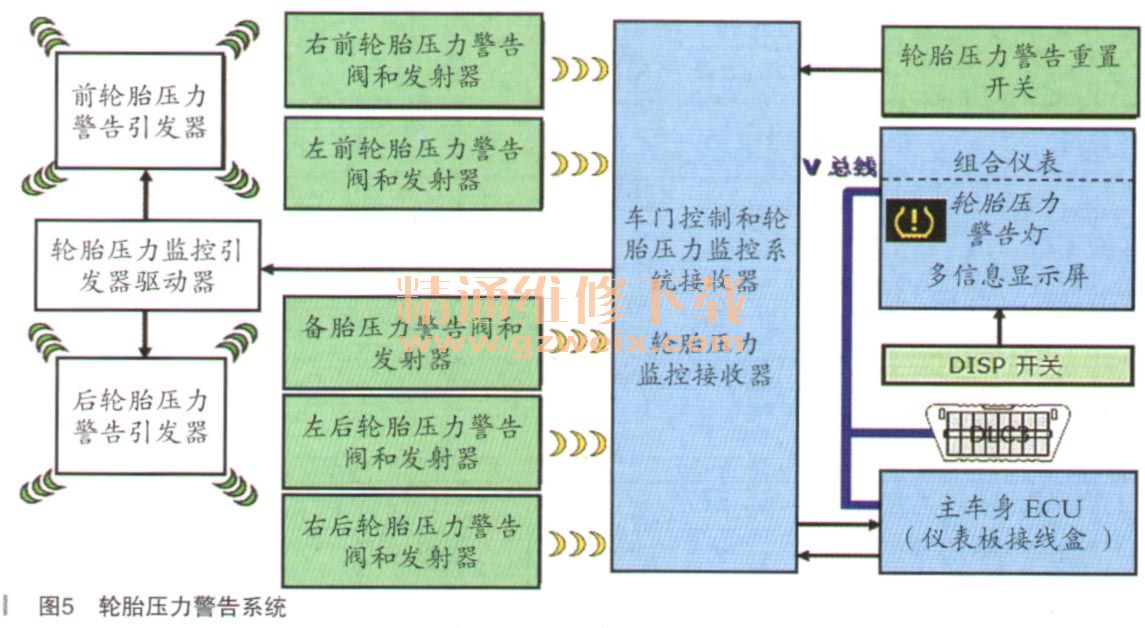

300H轮胎压力警告系统采用直接感应型的胎压系统,且带自动定位功能和胎压压力显示功能(仪表显示),如图5所示。
主要零部件的功能如图6所示。
轮胎压力警告阀和发射器:检测轮胎压力、内部温度和轮胎的旋转加速度,并将测量值和识别码传输至轮胎压力警告
ECU和接收器。接收来自引发器的有关轮胎位置判定的电波
轮胎压力监控引发器:内置于左前(后)轮罩,并增强了附近发射装置(轮胎压力警告阀和发射器)的电波。
轮胎压力监控引发器驱动器:操作轮胎压力警告引发器。
车门控制和轮胎压力监控系统接收器(集成):接收来自轮胎压力警告阀和发射器的数据,并监控轮胎充气压力。检测到轮胎充气压力下降、系统故障或初始化开始时,将各信号输出至主车身
ECU(仪表板接线盒总成)。指示引发器驱动器判断轮胎位置。根据接收到的电波强度,确认轮胎位置并发送信号以在多信息显示屏上显示轮胎压力值(根据测量值)
轮胎压力警告重置开关:操作轮胎压力警告重置开关时,将当前轮胎压力作为设定压力存储在轮胎压力警告系统中。
主车身
ECU:接收来自轮胎压力警告
ECU和接收器的信号,并将信号通过CAN通信输出至组合仪表总成。
轮胎压力警告灯:根据来自轮胎压力警告系统的信号,闪烁1min后亮起或持续亮起以警告驾驶员。初始化后闪烁3次。
多信息显示屏:显示识别的轮胎压力和位置以通知或警告驾驶员。
补充:胎压灯点亮,初始化轮胎压力-25%以下就会发出报警。
