长城哈弗运动版H6 ABS故障灯常亮
来源:汽车维修技师  作者:佚名  2015-07-17 07:20:28

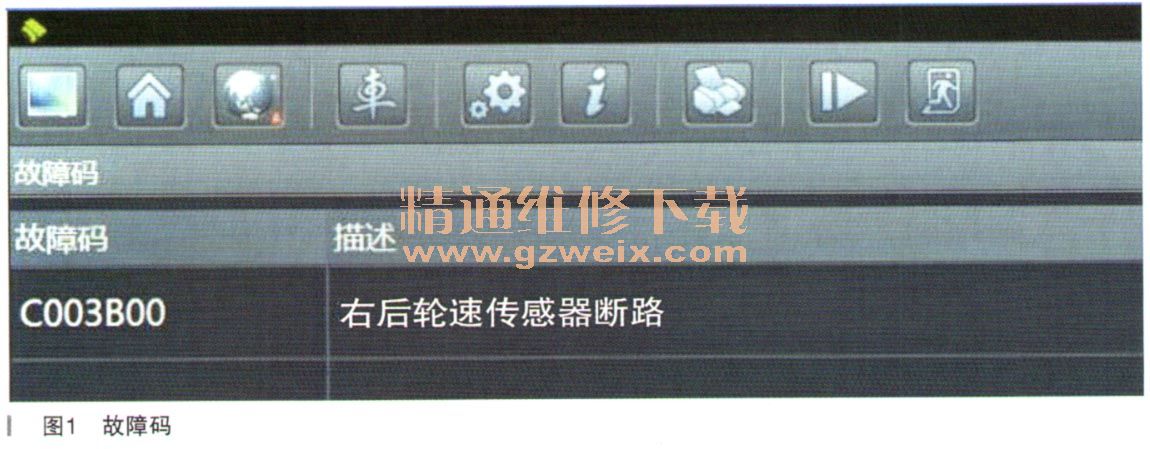

    一辆行驶里程约3000km的长城哈弗运动版H6。该车启动后仪表上的ABS灯常亮,用诊断仪读故障码为右后轮速传感器断路,如图1所示。并且无法清除故障。

    故障诊断:可能的故障原因有轮速传感器故障,传感器至ABS泵之间线路或插接件故障,ABS ECU故障,齿圈有缺齿,生锈或有异物,轮胎规格不一致等故障。
    当车子没有行驶时,故障码无法清除,说明故障码一直存在,可排除齿圈、轮胎引起的故障。
    读数据流,如图2所示。

    说明右后轮信号确实存在故障。
    LABS ECU、线路、传感器三者通过怎样的测量可快速判断排除呢?
    2.传感器:使用万用表测量电压降,通过两次测量,正向电压降为1.7V,反向电压降为0.6V,数据正常,可排除传感器故障。

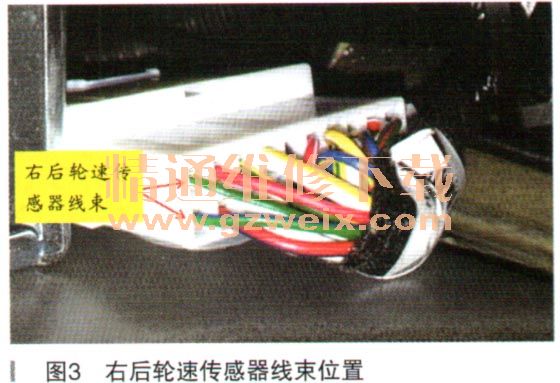

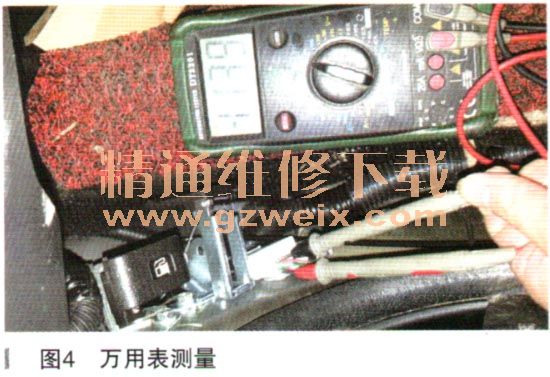

    3.线路:使用万用表测量电压,打开点火开关,通过测量传感器插头处电压万用表显示为0V,通过这个测量数据说明不正常。继续在左A柱下找到通往地板线束的插头,通过电线颜色找到右后轮速传感器的两个针脚(如图3所示),再用万用表测量电压(如图4所示),通过两次电压测量,说明故障在左A柱插头与传感器插头之间的线路上面。



    4.在后座椅下用手拉动线束,发现问题(如图5所示),原来线束被老鼠咬断。

[1] [2]  下一页

关键词:哈弗H6 ABS
