一辆行驶里程约3.6万km、配置4G63T汽油发动机、6速手动变速器的2015年哈弗H5。用户反映:该车行驶中,发动机故障灯突然点亮,靠边停车熄火后再次启动时,车辆无法启动。
故障诊断:启动发动机测试,启动机“咔”的一声,运转一下就停止,持续时间不到2s,启动机不能连续转动,发动机
无法启动着车。

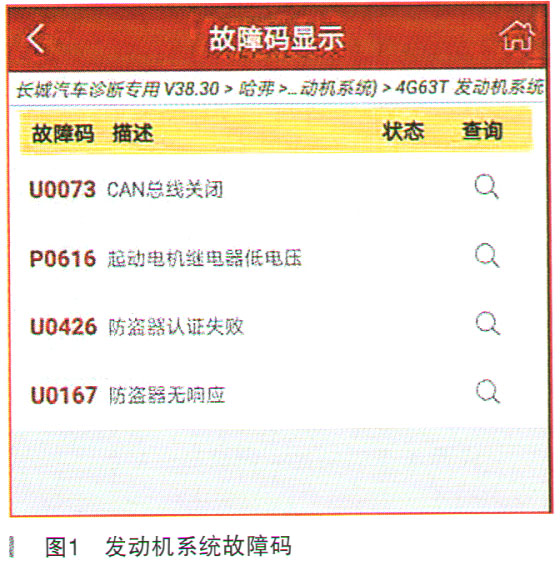

诊断仪进入发动机系统,无当前故障码,历史故障码(如图1所示)为U0073 CAN总线关闭,P0616启动机继电器低电压,U0426防盗器认证失败,U0167防盗器无响应,进入防盗系统,无故障码。
启动机在启动时,转动困难,从现象看怀疑是由于
蓄电池亏电后各控制单元供电电压过低导致报故障码,所以先清除故障码。测量
蓄电池电压为12.2V,启动电压为8.2V,电压虽然偏低,但驱动启动机运转应该没问题。实际情况是每次启动时,启动机只转动一下就停止,感觉像是
蓄电池亏电或者搭铁不良。用电量充足的
蓄电池搭电启动,无效。替换新的电量充足的
蓄电池,安装后启动,无效。检查
蓄电池至启动机火线及
蓄电池与发动机搭铁无虚接,用
蓄电池连接线同时跨接发动机、车身和
蓄电池负极后启动测试,无效。
拔下启动继电器,打开点开关,短接启动继电器30号脚和87号脚,启动机可以连续转动,但没有着车迹象。测试点火线圈能够跳火,拆卸火花塞,发现火花塞都已经淹缸,替换4个新火花塞,再次短接继电器启动,还是无法着车。短接启动继电器后,虽然启动机可以连续转动,但感觉启动转速还是略低,发动机转动困难,怀疑由于启动机无力,启动时发生了堵转导致
ECU停止继续驱动启动机,所以替换新的启动机测试,故障依旧。
拆卸发动机前部附件的皮带,用手转动发电机,转向助力泵,压缩机等各附件的皮带轮,均没有卡滞抱死的现象,用扳手转动曲轴皮带轮,也没有卡滞抱死的现象,检查发动机正时皮带及正时点,均未发现异常。
哈弗H5启动机由发动机
ECU通过启动继电器进行控制,踩下离合器,点火开关到启动挡时,点火开关的启动信号传至发动机
ECU C21针脚,发动机
ECU接收到启动信号后,控制C70针脚输出电源至启动继电器,启动继电器吸合后控制启动机转动,着车后发动机
ECU接收到转速信号后,停止电源输出,启动机停止运转,如果不着车,发动机
ECU会控制启动机一直运转6s左右停止,如图2所示。
拔下一个喷油器插头,连接二极管试灯准备测试一下发动机
ECU是否能正常控制喷油器动作,启动时发动机突然着车,但怠速很低勉强维持,而且可以听见主继电器和燃油泵继电器在反复的“嗒、嗒……”吸合、断开。此时诊断仪无法读取发动机系统
数据流,稍微一加油门,发动机立即熄火,反复启动几次后又恢复原状态,反复模拟之前的操作,发动机又可以启动,而且发动机转速恢复正常,加速也恢复正常,每一次都可以顺利启动,故障突然消失了。为了让故障重现,将车辆停在室外(冬季气温-20℃左右),每隔1h左右测试一次,每次均能顺利启动。
