一辆行驶里程约1.5万km、搭载4D20D柴油发动机和6档手动变速器的2018年长城风骏5皮卡。用户反映:该车行驶中仪表板上多个故障灯点亮,且水温表、转速表和车速表指针都不动。

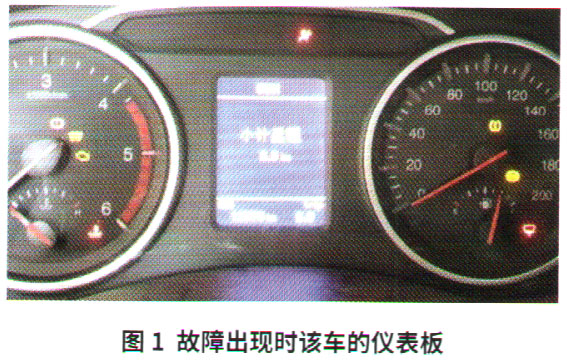

检查分析:维修人员接车后检查,故障现象与用户描述一致。维修人员还发现仪表板背景灯偶尔会闪烁,燃油表可以正常显示,打开转向开关时转向指示灯不亮(图1)。
连接诊断仪进行检测发现,诊断仪无法进入任何系统。断电时测量诊断接口6号和14号端子间的电阻为58Ω,正常。打开点火开关,测量诊断接口6号端子CAN-H电压为1.3V,而正常应为2.6V左右;测量14号CAN-L电压约为1.0V(图2),正常为2.4V左右。通过以上测量得知,CAN总线的电阻正常,但通讯电压偏低。
查询相关资料得知,该车型CAN总线连接的控制单元有发动机控制单元、防抱死制动控制单元((
ABS)、安全气囊控制单元((ABM)、组合仪表控制单元(IP)、车身控制单元(
BCM)以及智能四驱控制单元((TOD)。CAN总线电压偏低的原因有可能为:相关线路插接器进水短路、CAN总线短接器虚接或者控制单元自身故障引起。
首先检查该车A柱附近的插接器,没有发现进水或虚接现象。逐个断开发动机控制单元、
ABS、
BCM、TOD以及ABM插接器,每断开一个插接器,测量一次诊断接口CAN总线的电压,当只剩下IP插接器未断开时,CAN总线电压依然未恢复正常。将IP插接器拔下,只连接发动机控制单元,发现诊断接口CAN-H电压为2.6V、CAN-L为2.4V。于是逐个插上除了IP以外的其他控制单元,CAN总线电压均保持正常,诊断仪也可以进入各个系统。尝试将IP插接器插上,故障重现。确定是IP自身故障导致CAN线电压异常。
故障排除:更换IP,故障排除。
回顾总结:对于诊断仪无法进入任何系统的网络故障,应从简到繁,首先测量CAN总线的电压,如发现电压异常,可以逐个断开网络中各个控制单元,排除单元本身原因后,再根据网络拓扑图进行繁琐的线路排查。
