哈弗H9仪表偶尔提示电子转向锁故障检修
来源:汽车维修技师  作者:佚名  2021-01-29 07:28:55

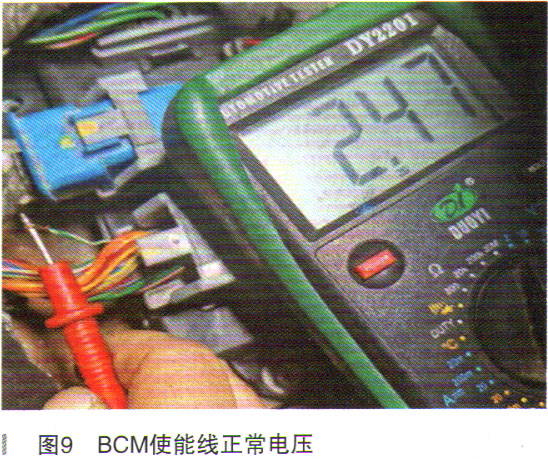

    更换新的BCM,再次测量BCM侧绿白线的电压为2.47V(如图9所示),连接绿白线后测量电压变为0.65V,接近0V,解锁瞬间电压没有变化,上锁瞬间电压有短暂升高并立即回落。BCM内故障码“B143D15 ESCL使能输出开路或短路到电源”能够清除,不再出现,说明原车的BCM内部窜电,使绿白线电压过高。
    更换BCM后,经多次测试,仪表不再提示“电子转向锁故障”PEPSBCM内部不再出现故障码,故障排除。
    故障总结:由于BCM内部进水腐蚀短路,BCM J2-36号脚出现异常的9.7V高电压,所以BCM报“131431315 ESCL使能输出开路或短路到电源”故障码,同时ESCL在上锁过程中,PEPS监测到BCM使能线错误信息,所以会报“B182F00 ESCL重大错误和13183200 ESCL控制错误”故障码。
    电子转向锁解锁时,PEPS首先通过LIN线给ESCL发送解锁请求信号,之后通过M1.6号脚给ESCL发送解锁电压信号,ESCL控制内部电机动作进行解锁,同时把转向锁状态信号传给PEPS。上锁时,PEPS通过LIN线发送上锁请求信号,M1.6号脚给ESCL发送上锁电压信号,同时ESCL还要收到BCMJ2-36发出的使能电压信号,才会执行上锁。
    PEPS内的两个故障码都与ESCL有关,维修时只注意了对ESCL和PEPS以及线路的检查,忽视了与转向锁相关的BCM的检查。因为ESCL上锁涉及行车安全,所以ESCL除了要接收PEPS的上锁信号,还要收到BCM上锁使能信号,才会执行上锁。如果使能线电压信号异常,PEPS内部也会报转向锁相关故障码。
