一辆行驶里程约8.8万km、配置2.0T汽油发动机、6速自动变速器的2016年哈弗H9。该车启动着车后,有时仪表上提示“电子转向锁故障”(如图1所示),偶尔会出现方向盘无法上锁或解锁及无法启动的现象。
故障诊断:启动车辆,仪表上提示“电子转向锁故障”,故障为偶发。经多次测试发现,当锁车0.5h以上,再次启动时故障容易发生,仪表无故障灯点亮。
查询
PEPS(无钥匙进入启动)系统故障码(如图2所示)为B182F00ESCL重大错误,B183200 ESCL控制错误。清除故障码后,故障再次发生时,依然报相同故障码。

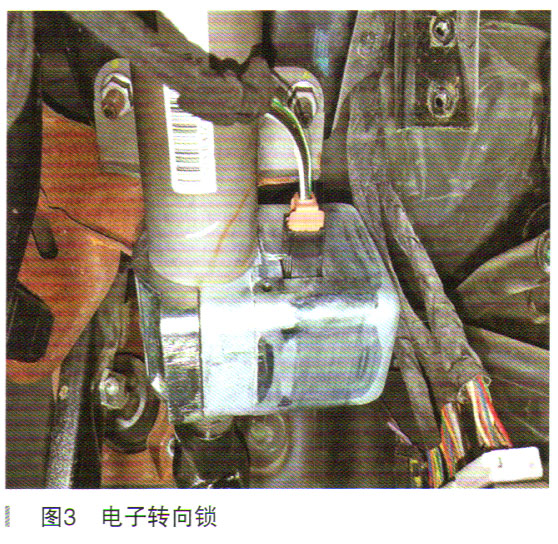

由于为偶发故障,故障码都与电子转向锁(如图3所示)有关,所以替换了ESCL,故障没有变化。
ESCL由
PEPS和
BCM共同控制(如图4所示),ESCL插头一共有6根线:3号线为电源线;6号线为搭铁线;2号线为通信LIN线,
PEPS通过LIN线与ESCL进行认证通信;4号线为转向锁位置反馈线,给
PEPS提供电机位置状态信息;1号线为转向锁电机驱动的信号线;5号线与
BCM相连,是转向锁上锁使能线。
拔下ESCL插头,测量3号线电源为12V,6号线搭铁正常,LIN线电压为10V左右。插上插头,在插头后部测量,4号线上锁状态电压为0V,解锁状态时电压为11V左右。1号线为0V,解锁和上锁瞬间电压由0V升高至6V左右后立即恢复至0V。5号线为3V左右,解锁瞬间电压没有变化,上锁瞬间电压由3V升高至12V左右,之后立即恢复至3V。从测量结果看,并未发现异常。
