一辆2021年欧拉黑猫(R1)。该车接到后台监控通知,车辆绝缘1级报警,阻值68kΩ,上高压状态阻值异常,需要约车排查整车绝缘。
故障诊断:对于
新能源车型,长城
新能源品牌具有远程监控车辆工况的功能,并对反馈的信息做大数据分析,实现实时监控,从而保证车辆和驾乘人员财产和生命安全。向客户电话了解车辆工况,反馈车辆仪表故障灯有个红色灯点亮(如图1所示).。行驶没有感觉到异常。让客户把车停放路边,先找备用车。安排救援人员到达现场查看车辆,查看仪表故障指示灯为动力系统故障灯点亮,可以挂挡继续行驶。
向厂家报备后,将车辆拖回我站,使用诊断仪进行全车诊断并读取故障码,清除历史故障码,行车过程中故障灯点亮并读取BMS有故障码P106101电池系统绝缘故障1级(如图2所示),查询维修手册并做处理。
因车辆在行车过程中亮灯,熄火并重新启动,动力电池故障灯熄灭,说明非当前故障。如果测绝缘电阻没有实际意义,为了让故障彻底再现,在确定车辆高压部件没有磕碰外伤、动力电池数据没有异常的情况下,尝试长时间开启所有高压部件大负荷运行车辆,让绝缘故障成为当前故障。
简单了解下车辆高压部件,高压部件组成如图3所示。

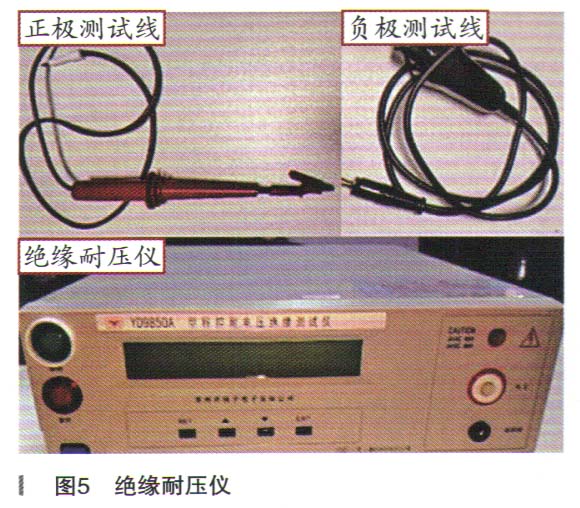

图4所示黄色线连接部件都是高压部件,实车是橙色的线束。简单介绍下测试绝缘工具,当前测试设备有两种:一种是绝缘耐压仪可以测量绝缘电阻和耐压测试,这套设备一般是在动力电池包拆检维修中会用到;另一种属于便携式的,俗称兆欧表(数字式绝缘测试仪),类似普通万用表大小,主要用来测动力电池包以外的高压设备的绝缘性能。绝缘电阻耐压仪和绝缘电阻测试仪器,如图5、图6所示。
