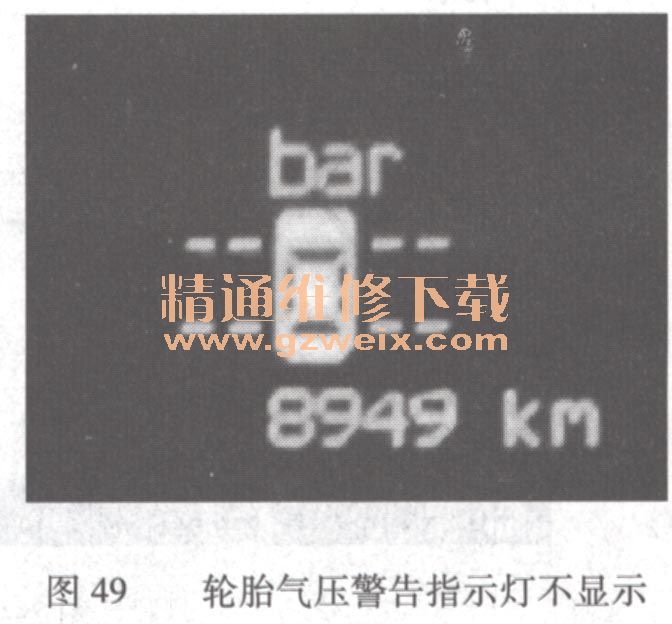

一辆行驶里里程约9000km的国产克莱斯勒3000轿车。该车出现轮胎气压指示灯不显示现象(图49),而且故障现象是不定时出现的。
故障诊断:
1)用诊断仪读取故障码有4个,分别为C1501,C1502, C1503, C1504,即轮胎传感器1、2, 3, 4内部故障。
2)询问车主得知,此车出现故障的规律为左后轮首先丢失,接着下来是右后轮,再下来是左前轮丢失,丢失时必须行驶一段距离才出现这种现象,丢失一段时间后,轮胎气压故障灯被点亮。
3)分析轮胎气压传感器线路原理,轮胎压力的监测是由安装在车轮里的轮胎压力传感器发出信号,即在左前、右前、右后由接收发射器接收到所对应的轮胎压力信号,并以一定的频率发射给WCM, WCM根据内部预先设定的ID号,确定位置后显示在仪表信息上。
4)由于左后轮并没有轮胎接收发射器,假如是轮胎接收发射器出现故障,左后轮并没有接收发射器。为了更加准确,换试了4个轮胎,将换后的轮胎传感器ID号人工改写在WCM后试车,大约行驶60km后故障出现。
5)从检查结果并没有发现问题,怀疑是WCM内部故障,于是更换了新的WCM,但试车后故障依然存在。
6)用诊断仪调取故障码,故障码仍然是C1501, C1502, C1503, C1504。怀疑新的WCM没有匹配好,于是重新进行匹配,试车。没有行驶多远时听见有电子狗自动提醒限速的声音。对电子狗原理进行分析,原来电子狗也是无线发射的,直接插在点烟器上,安装位置离WCM很近,怀疑是电子狗的信号干扰了轮胎压力信号。
7)拔掉电子狗后路试,故障消失。
