新款捷豹汽车技术通报十二则
来源:汽车维修技师  作者:佚名  2014-01-28 16:34:32


    悬架爆震车辆后部发出咯吱声
    车型:2014款,F-TYPE(X152),汽车识别号系列K00001~K04668。
    故障现象:在崎岖道路上行驶或低速操控时,车辆后部发出爆震声/咯吱声。
    故障诊断:因此,需要第二个隔离装置套筒。
      故障排除:
    1.拆除两个后减震器,然后执行步骤1~5。
    2.处理剩余的隔离装置套筒。使用其中一个提供的隔离器套筒,在隔离器端端部起的第2个孔处切断,以生成大约90°隔隔离片,请参见图9。

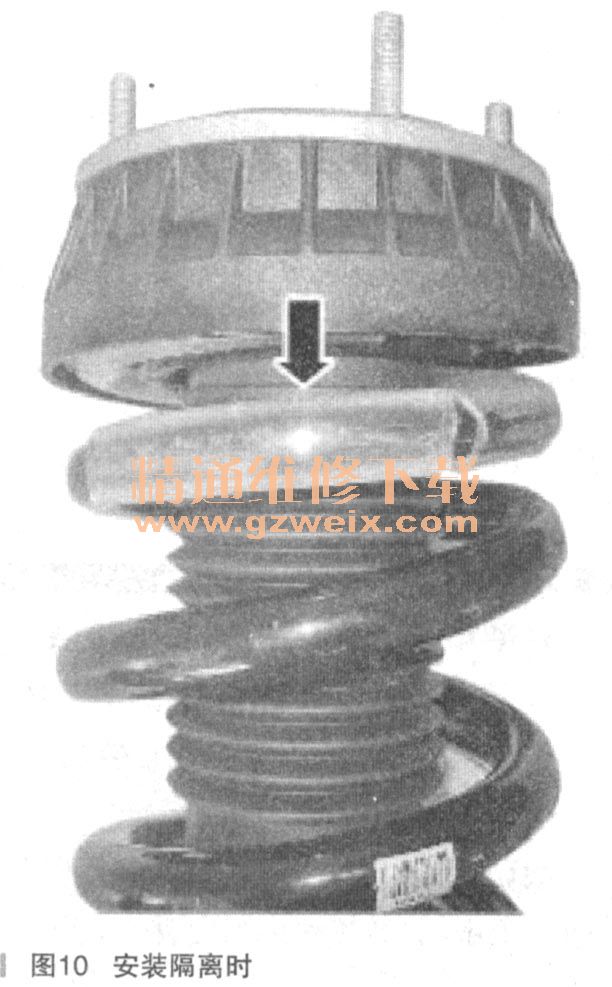

    3.确保在安装时小心地将隔离片接到现有套筒上。将全新制作的隔离片安装到线圈弹簧上,见图10。

    4.安装新的隔离装置套筒时,确保锥体小端接近现有套筒末端。然后,必须拆下隔离片并将其用于其他弹簧的步骤。
    应用完整的套筒,使用隔离片,确保现有套筒末端与新隔离装置套筒顶端之间存在90°缺口,见图11。

    5.请见图12,了解正确的安装条件。

    6.对另一侧重复步骤3~5。
    7.安装2个后减震器。

    转向齿条紧固件
    车型:2013款XF,仅限后轮驱动,VIN范围S61362~S64329;2012~2013款XJ,仅限后轮驱动,VIN范围V39334~V42235; 2013款XK,仅限后轮驱动,VIN范围:B49600~B50786。
    故障现象:现已查明上述范围内的一系列XF、XJ和XK车辆上存在一个问题,转向器小齿轮紧固件上的残余扭矩可能会低于较低的规格,在某些情况下,客户可能会感觉到从转向齿条发出的爆震噪声。如果客户忽略早期出现的转向性能退化,则会出现后一情况。
    故障诊断:在维修时拆除转向器小齿轮螺栓并添加一个垫圈。
    故障排除:
    1.当车辆仅由千斤顶支撑时,不要在车上或车底下开展工作。始终将车辆支撑在安全台架上。抬起并支撑车辆。
    2.拆除空气导流板。
    3.除非工作要求,否则切勿松开动力转向管。如果需要重新定位动力转向管,切勿用力过大。仅将内星形螺栓松开至可让动力转向管进行所需动作的范围。切勿过度松开动力转向管以致造成油液流失。松开内星形螺栓之前,注意动力转向管的安装位置。注意:图示为LHD,RHD与之类似。拆除转向器的上部螺栓(见图13)。

   (1)如果需要,松开内星形螺栓。
   (2)如果需要,请小心地重新定位动力转向管。
   (3)拆除螺栓。

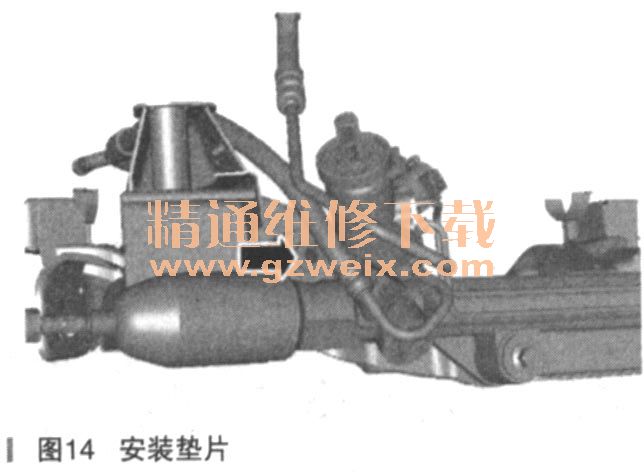

    4.将新的垫圈定位在一个孔之上(见图14)。

    5.安装螺栓。将螺栓拧紧至115N·m。如果需要,重新定位动力转向管至原位,并将内星形螺栓拧紧至20N·m。

    6.安装空气导流板。
    7.降下车辆。
