捷豹性能受限-存有P22D2或P22D3
车型：XJ Range，仅限3.0 L柴油机车辆，汽车识别号系列：V00001起。
故障现象：车辆性能受限一存有P22D2或P22D3。
故障诊断：P22D2，辅助
涡轮增压器执行器在暖机期间卡滞。P22D3，辅助
涡轮增压器真空电磁阀卡滞在关闭位置。
故障排除：DTC P22D2-辅助
涡轮增压器固定叶片执行器器（执行器）。
在执行以下维修说明程序前，请完成以下工作。
1．确保检查了辅助涡轮增压固定叶片执行器的线路，并确保不存在开路或短路。
2．将合适的真空表安装到通向涡轮机截止电磁阀的真空供应管路。
3．启动发动机，并怠速运行。
4．在大约3min后，辅助涡轮增压固定叶片执行器将自动触发打开，因此表上的真空读数应该很明显（大约800mbar ）。如果没有真空，则此表明真空系统存在问题（耸路或调节器真空阀）。如果管道系统没有发现故障，则真空调节器电磁阀可能是问题的根源所在，请按照下面所述根据需要更换。
5．将发动机转速提高到约2000r/min，然后降至发动机怠速。真空现在应该快速恢复为零（2～3s内）。否则，表明真空通气管路中存在阻塞物。必须仔细检查真空系统是否存在纠结、分离或断开的管路。
6．如果没有发现真空系统或电气连接存在故障，那么辅助涡轮增压固定叶片执行器可能存在故障。从步骤7开始执行。
7．安装新的辅助涡轮增压固定叶片执行器。
8．此程序需要加载了校准文件27的IDSDVD120 V6.04或更高版本。
请勿将任何单独的浪涌保护设备与此电源一起使用。
将一个Midtronic蓄电池充电器／电源连接到车辆。
9．将SDD连接到车辆，开始新的诊断程序，SDD将读取当前车辆的正确VIN（车辆标识代码）。
10．按照SDD提示操作。
11．从屏幕的“Session Type”（程序类型）部分选择“Diagnostics”（诊断）选项卡。
12．选择．"Selected symptoms"选定症状）。
13．症状选择。
Powertrain ／Engine System／Engine Performance（动力总成／发动机系统／发动机性能），选择“Continue”（继续）。
14．从建议屏幕上选择以下项。
Complete vehicle- Clear all storeddiagnostic trouble codes（整车一清除所有已保存的故障诊断码）。
15．遵循所有屏显说明来完成此项任务。
16．从屏幕的“Session Type”（程序类型）部分选择“ServiceFunctions”（保养功能）选项卡。
17．选择“Selected symptoms”（选定症状）。
18．“System Selection-Powertrain”（系统选择—动力总成），然后继续。
19．从建议屏幕上选择以下项。
“Powertrain set-up-Turbineshut-off valve”（动力总成设置—涡轮机截止阀）。
20．遵循所有屏显说明来完成此项任务。
21．断开SDD和
蓄电池充电器／电源。
P22D3-辅助
涡轮增压器真空电磁阀。
在执行以下维修说明程序前，请完成以下工作。
22．请确保检查了辅助涡轮增压真空电磁阀开关的线路，并确保不存在开路或短路。
23．检查并验证辅助
涡轮增压器真空电磁阀的电气连接。
24．必须仔细检查真空管道是否存在任何纠结、分离、断开、布线错误的管路。
25、如果没有发现管路或电气连接存在故障，那么可能是真空电磁阀存在故障，而不是辅助
涡轮增压器／增压器执行器存在故障。从步骤26开始执行。
26．安装新的辅助
涡轮增压器真空电磁阀。
拆下发动机罩。

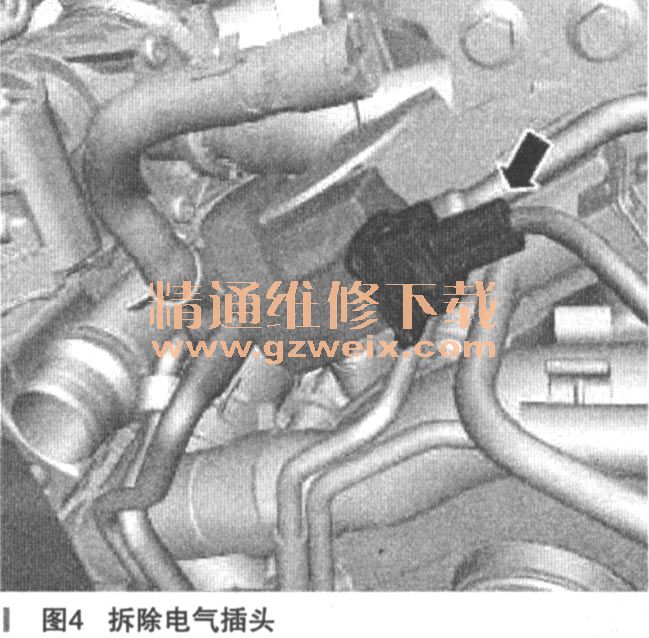

27．拆除辅助
涡轮增压器真空电磁阀（见图4）。
①拆除三个真空管。
②拆除电气接头。
28．若要安装，按拆除的相反顺序执行。
29．此程序需要加载了校准文件27的lDSDVD120_V6.04或更高版本。
请勿将任何单独的浪涌保护设备与此电源一起使用。
将一个Medtronic蓄电池充电器／电源连接到车辆。
30．将SDD连接到车辆，开始新的诊断程序，SDD将读取当前车辆的正确VIN（车辆标识代码）。
31．按照SDD提示操作。
32．从屏幕的“ Session Type”（程序类型）部分选择“Diagnostics”（诊断）选项卡。
33．选择“Selected symptoms”（选定症状）。
34．症状选择。
Powertrain /Engine System/EnginePerformance动力总成／发动机系统／发动机性能），选择“Continue”（继续）。
35．从建议屏幕上选择以下项。
Complete vehicle-Clear all storeddiagnostic troublecodes（整车-清除所有已保存的故障诊断码）。
36．遵循所有屏显说明来完成此项任务。
37．断开SDD和
蓄电池充电器／电源。
