捷豹车 踏脚板受到石击
    车型：XF，汽车识别号系列：R00001起。
    故障现象：客户反映侧踏脚板后部受到石击（在后车轮的前方）。
    故障诊断：踏脚板受到来自前车轮方向的石块撞击。
    需要使用的设备：
    1．喷雾瓶。
    2．等剂量的IPA（异丙醇）和去离子水。
    3．踏脚板保护套件薄膜平整剂。建议使用3M PA1涂抹器，并将其包覆于柔软细纤维尼龙或合成弹力纤维内（如步骤7中所示）。
    4．超细纤维布。
    在执行此维修说明时，请使用适当的无粉末手套（睛）。
    在展开踏脚板保护套件时，不要倒卷。
    在执行此维修说明时，确保清除所有残留底漆、油脂等（如步骤2中所示）。
    执行此维修说明时环境气温和车身温度必须处于16～25℃范围。
    薄膜必须一次贴好。如果贴好薄膜后又撕下，则可能产生有碍观瞻的条纹，因而导致需要使用新薄膜。
    洁净至关重要一薄膜下的污物可能会被看到。
    在贴好薄膜后，建议1-2h后检查一下，以便确保正确戮结，尤其注意周边和裁剪细部。
    在完成此作业后72h内不要冲洗车辆。
   故障排除：
    1．按50:50的比例在喷雾瓶中混合IPA和水的溶液。
    2．使用IPA与水的溶液清洁漆面部位，确保将所有油脂和污物清除干净。
    3．将踏脚板保护套件铺设在适当的洁净／平整台面上。
    将薄片切割成两半，成为两个保护薄膜片。
    4．将溶液喷在漆面区域（见图18）。

    5．在粘胶干燥时不要触摸，因为这样会在薄膜上留下指纹。（提示：当撕掉衬纸时，在您的食指和拇指上喷涂少许溶液。）
    从薄片上撕下薄膜部分，与此同时不断地向薄膜的粘胶面喷涂溶液（确保溶液浸透粘胶）。
    6．不要超过半径，否则薄膜可能会在边缘处卷起。
    小b地将薄膜铺在踏脚板上，使其与顶角对齐，薄膜应该处于竖直边缘的半径以内2xnm处，并低于顶部边缘的半径2mm（见图19）。

    7．小心操作，不要夹入空气或液体，因为这在深色车辆上会特别显眼。

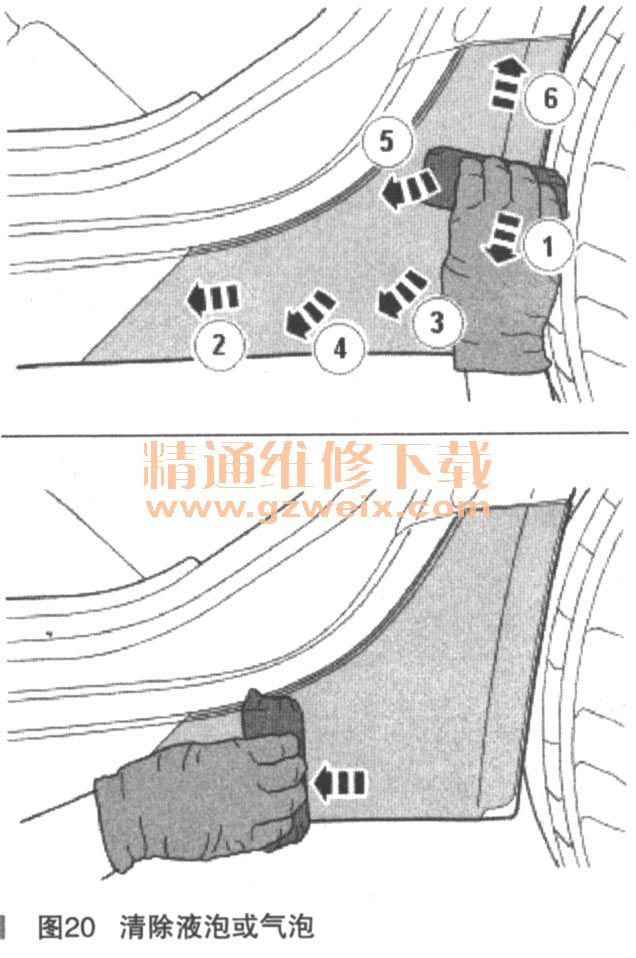

     当您对踏脚板上的定位满意时，再在薄膜的表面喷涂一些溶液（使用适当的踏脚板保护套件薄膜平整剂），按照图20中所示的划法，使用合适的压力来清除液泡或气泡，这可确保将薄膜固定到位。

    当薄膜展开到踏脚板下方时，将需要重复使用划擦法。
      8．将会有一些无法清除的液体残留物。
    小心地将溶液从顶升定位器生成的凹口处清理掉。
      9，使用布条将薄膜包覆在门框内缘。
