捷豹车尾箱无法打开，后视摄像头不能工作
    车型：XF  （X250），未安装摄像头，汽车识别号系列：R00001-S08668；XF （X250），已安装摄像头，汽车识别号系列：R00001-S08659。
    故障现象：客户可能反映尾箱无法进入（钥匙牌、启动按钮、车内按钮）且／或朝后的摄像头不工作。
    故障诊断：连接线束中的接线破裂。
    故障排除：
    1．如果无法使用钥匙牌内的应急钥匙打开尾箱进入其中。
    拆下行李箱盖装饰面板。

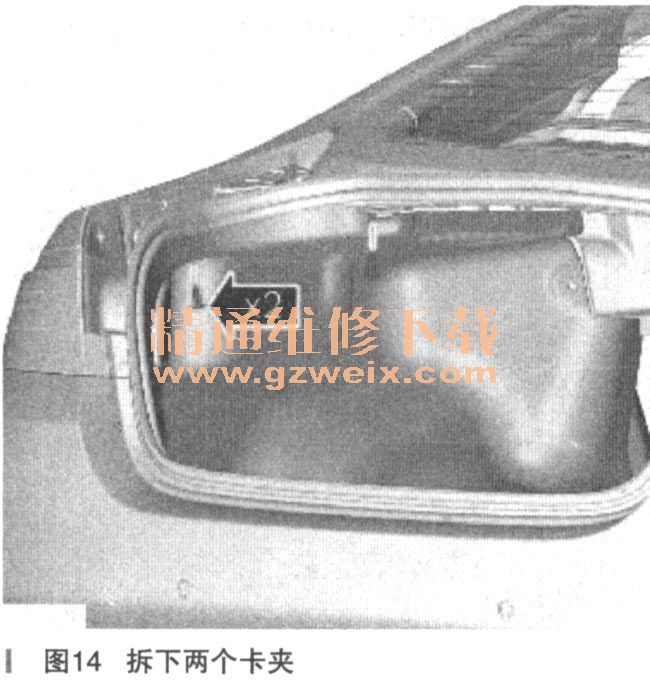

    2．图14中所示为左侧，右侧与之类似。

    松开右侧行李箱装饰板。拆下2个卡夹。
    3．断开2个电气接头（见图15）。

    4．松开两端的行李箱盖护罩（见图16）。

    5．拆除之前标记组件的装配位置。拆除行李箱盖连接线束。
    断开2个电气接头。松开极木卡子（见图17）。

    6．确保光缆在安装期间未过度弯曲。未能遵守这一说明可能造成部件损坏。
    安装行李箱盖连接线束。
    ①将线束小心地穿过尾箱盖和车体孔口。
    ②固定极木卡子。
    ③连接2个电气接头。
    7．连接2个电气接头。
    8．固定两端的护罩。
    9．确保行李箱防雨条正确地安放在行李箱装饰板。不遵守这一说明可能造成车辆损坏。固定右侧行李箱装饰板。
    固定右侧行李箱装饰板。
    10．安装行李箱盖装饰面板。
