一辆2011年款克莱斯勒道奇酷威SUV车型,该车搭载2.4 L发动机,同时匹配使用克莱斯勒公司生产的62TE型6挡自动变速器。据用户描述,该车最近总是出现每次起步时,前进挡和倒挡均没有原来痛快有力,但中高速行驶一切正常,并没有其他不良现象。该车已经行驶8万多km,在这种情况下,用户来我厂准备换变速器油,尝试改善车辆的行驶状况。

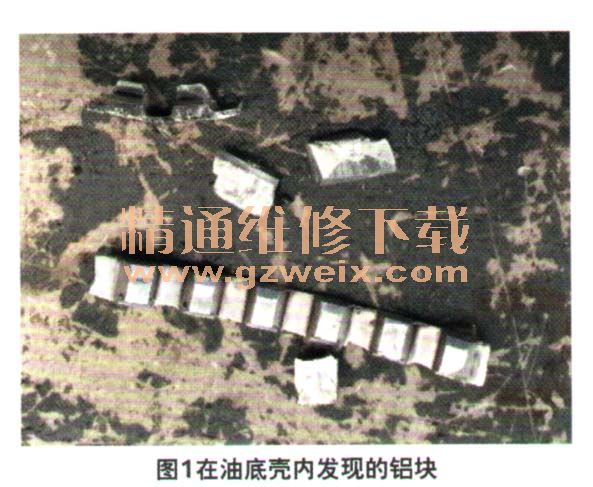

检查分析:车辆进厂后,维修人员并没有先更换变速器油,而是先进行试车。试车中维修人员发现,起步挡(前进1挡和倒挡)确实有点不正常,但行驶中确实也没有感觉到有打滑冲击等现象。于是维修人员决定按照用户的意思,先更换变速器油试试。当维修人员把变速器油底壳拆下后却发现,变速器油的颜色特别黑,同时在油底壳底部发现一些铝块(图1)。通过辨认,这些铝块应该是某个离合器铝鼓的外部卡簧槽边缘断裂了。在这种情况下,换油肯定是没有任何意义了。征得用户同意后,维修人员决定拆变速器做全面的解体检查。
维修人员将变速器从前到后全部拆解完毕,只是发现最后一组摩擦片有烧蚀迹象(图2),它是低/倒挡制动器摩擦片(L-R)。分解油泵以后的其他原件发现:该变速器不是和早期的41TE型自动变速器一样吗(维修人员初次维修62TE)?从结构到元件的数量(正好是3个离合器和2个制动器),并且也没有发现损坏的离合器铝鼓。维修人员查询相关资料得知:62TE变速器就是在41TE基础上,增加了一套行星齿轮机构,同时还增加了1个直接离合器(DC)、1个减速制动器(LC)和1个单向离合器(ORC),才实现了6个前进挡。

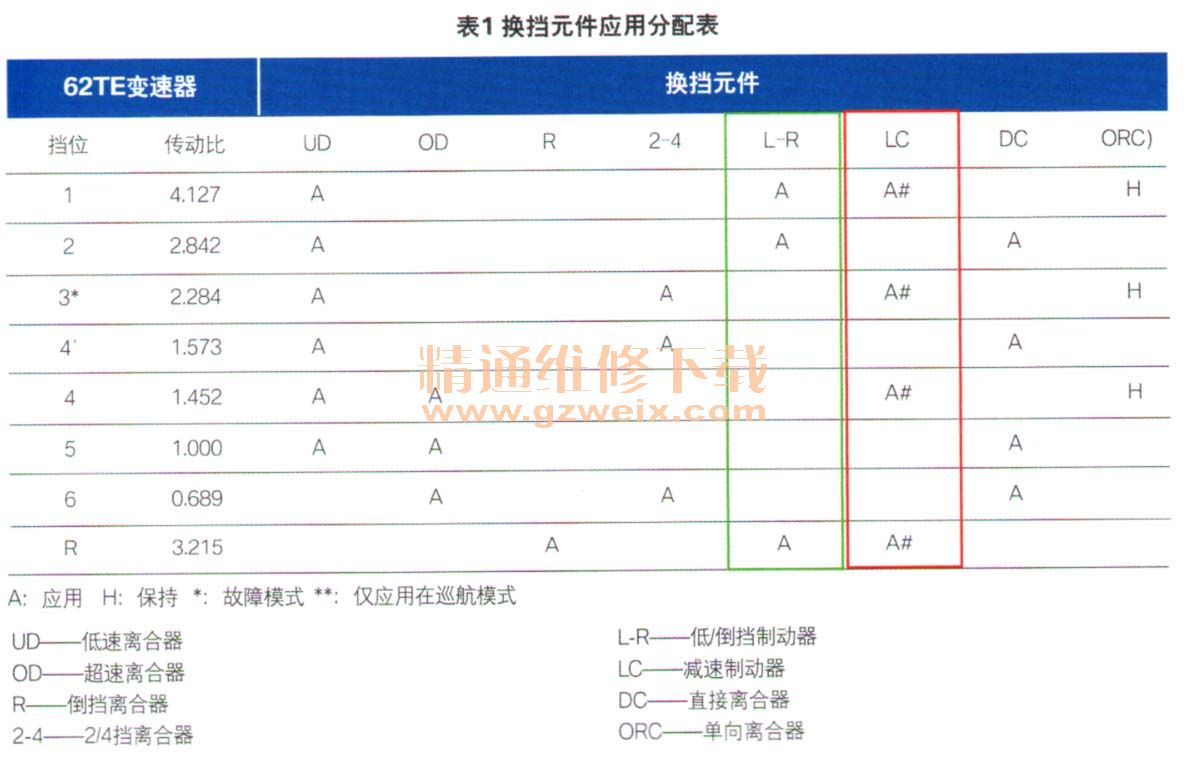

维修人员便从换挡元件应用表中(表1)以及1挡和倒挡动力传递简图(图3和图4),来分析故障可能的原因:前进1挡和倒挡的公用元件除了TES/倒挡制动器(L-R)外,还有制动器LC。看来这个变速器之前并还没有完全拆解,应该是LC和其他2个元件还没有拆到。增加至6挡的其他元件(行星齿轮和换挡元件)应该就在差速器的输出端一侧了(图5)。
