一辆行驶里程约17万km的2004年菲亚特西耶那1.5L手动挡轿车。该车由于空调有时不工作进厂维修。

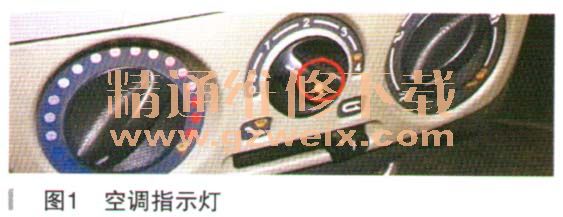

    故障诊断：空调一直不上作好查，偶尔工作偶尔不工作检查起来有些难度。空调不工作原因大概有以下几种：（1）发动机电脑或空调ECU没收到空调请求信号；（2）发动机动力不足或者有严重影响动力的故障码存在；（3）空调控制电路（包括各种传感器及执行电路）故障或者空调压缩机故障；（4）以上几种原因中一种或者其他故障。此车空调为定排普通空调，打开空调开关，空调指示灯亮（图1红圈内黄色的灯为空调指示灯），但怠速并没有提高，也没有听到磁吸吸合，高速风扇也没有转动。空踏油门踏板到底，发现发动机动力充足，那么空调不工作到底是发动机电脑没有收到信号还是执行电路有问题呢？或者是发动机电脑里面有影响空调工作的故障码？用X431 PRO查看数据流，发现有一个有关空调的故障码（图2红框）：P1531空调控制。单单凭故障码，我们猜想可能是空调执行控制系统的问题，但是不肯定

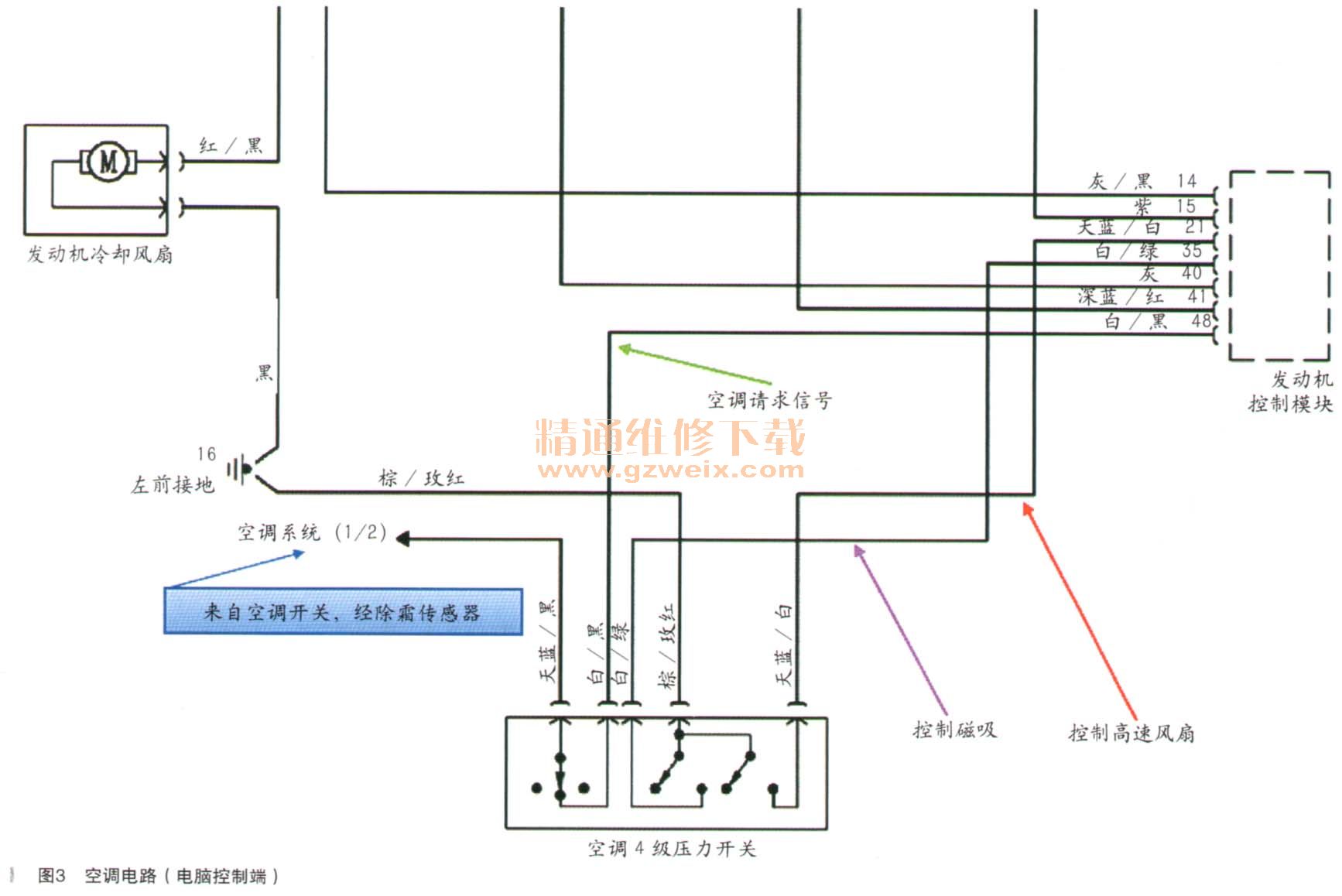

（因为不是所有的故障码／解释都是准确的）。为了查清楚发动机电脑到底有没有收到空调的请求信号，找到了本款车的空调控制系统电路图，为了方便理解，只是杳看了受发动机控制部分（如图3所示），再

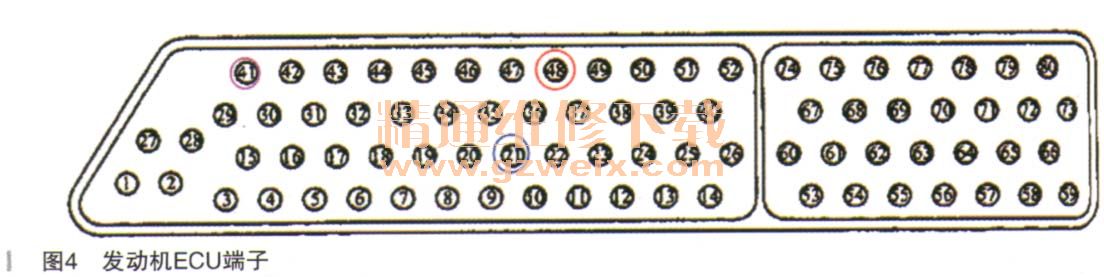

查看电脑板插脚图（如图4和表1所示），由图和表可知，48脚为空调请求信号（图4中红色框与圈），21脚为开空调时高速风扇请求信号（图4蓝色框与圈），41脚为空调压缩机继电器（图4粉红色框与圈）控制信号，在电脑板那里找到相应的48脚线（图5，红横线以下即电脑板大插顺数第5脚，空脚也算一个脚位），用万用表检查空调开关按下／放开时的数据状态，发现当按下空调开关的时候，48脚有13.8V电压，松开空调开关时，为：0V，证实空调请求信号正确地提供给了发动机电脑板；直搭压缩机的电源线到电瓶正极，发现压缩机能够正确的吸合且制冷。按照保险丝盖反面图（如图6）所示，T5为压缩机继电
