一辆行驶里程约4万km、搭载2.0T汽油发动机的2015年路虎极光。用户反映：该车车门无法锁闭。
故障诊断：车主抱怨道：刚开始是后刮水不能刮动了，以为是小毛病，就想着闲下来再去维修。让人想不到的是，车子开回家后，竟然锁不上车门了。维修人员接车后，首先确认故障现象：使用遥控钥匙锁车，喇叭响2声，危险报警灯不会闪烁，而且车门确实是无法上锁。进入驾驶室内，打开点火，操作后刮水开关，后刮水不会刮动。此时，虽然后备厢处于关闭状态但仪表板却显示“尾门打开”，如图1所示。使用路虎专用诊断系统SDD连接车辆并读取故障码，没有发现故障码。

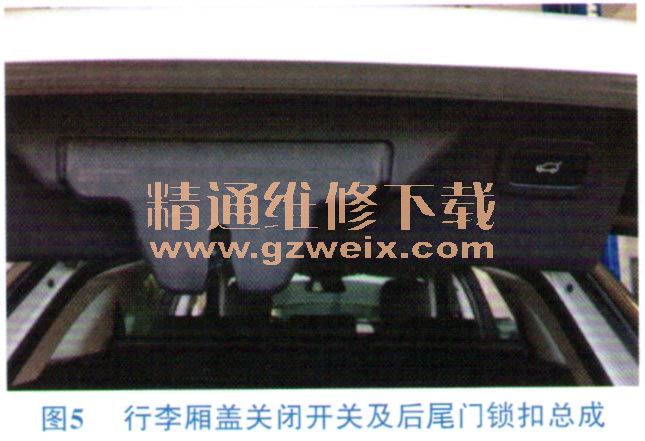

该车上有3个故障现象：①车辆无法上锁；②后刮水无法刮动；③仪表板一直显示尾门打开。查阅Topix资料，并对故障现象进行分析：①车辆要完成锁闭，必须满足一定的条件，即4个车门、发动机舱和尾门都要关闭；②后刮水要刮动，在开关、电机完好的情况下，后尾门也必须要关闭。车辆的故障很有可能是由于后尾门无法关闭引起的！
