（1）此车故障与温度无关。
      （2）检查车辆无加装和改装物品。
      （3）车辆维修历史查询：无事故维修记录。
      （4）连接诊断仪及稳压器读取相关故障码为无相关故障码，同时发现转向机控制模块PSCM无通信。
      （5）相关技术公告查询：无相关技术公告。
      （6）根据故障码分析：检查转向机安装良好，表面无损坏现象，检查转向机控制插头无松动腐蚀现象。
    （7）参考topix第211-02章节电路图，测量C1CS05A-1动力转向供电，插好控制插头测量对负极电压为12.8V，电压正常；测量与正极电压为0，说明没有存在虚接现象，供电正常。
    （8）参考topix第21-02章节电路图，测量C1CS05A-2动力转向搭铁线，插好控制插头测量与正极电压为12.6V，测量与负极电压为。，测量说明搭铁正常。
      （9）参考topix第211-02章节电路图，测量C1CS05B-6点火供电，插好控制插头测量与负极电压为12.4V，供电正常；与正极测量电压为0，说明无虚接现象。
    （10）参考topix第211-02章节电路图，测量C1CS05B-5和C1CS05B-2，使用示波器测量发现C1CS05B-2的CAN波形输出偏弱，与正常波形不一样，电压1.9V，偏低。测量C1CS05B05波形正常。波形如图6所示。

      （11）按照TOYIX断电流程对车辆低压蓄电池进行断电，断电后测量C1CS05B-5和C 1 CS05B-2断电阻值为28.2kΩ，电阻不正常；分别测量CAN线路对地电阻值，C1CS05B-5对地电阻值为4 kΩ，电阻值正常；C1CS05B-2对地电阻值为无穷大，无电阻值。测量说明C1CS05B-2线路存在故障。
    （12）参考topix第418-00章节电路图，测量C11-G1-1对地电阻值4k Ω，电阻值正常；测量C11-G1-2对地电阻值为无穷大，无电阻值，电路存在断路现象。

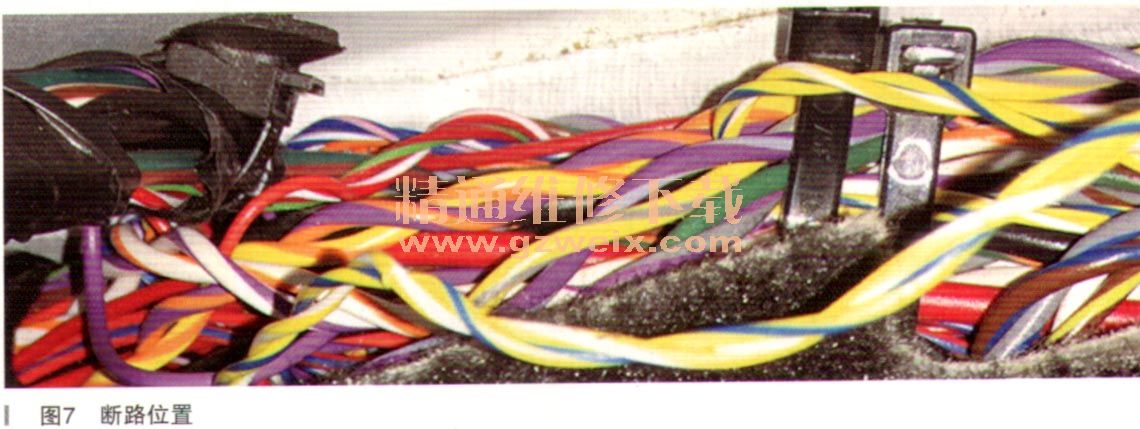

    （13）参考topix第418-00章节电路图，测量临近右前大灯C1LF09-5和C1LF09-4断电。阻值为60Ω，电阻值正常。测量C1LF09-4到C11-G1-2存在断路，修复C1LF09-4到C11-G1-2线路，如图7所示。故障排除：修复损坏线束故障排除。
